Bouton poussoir d urgence avec verrouillage vanne: 3/2 (NA) latéral - Metal work

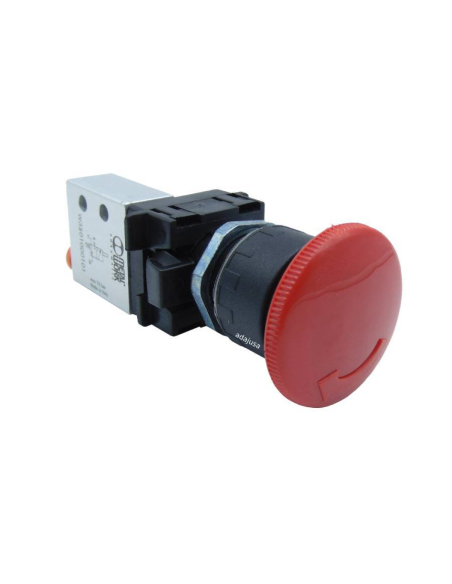

Bouton-poussoir d'urgence verrouillable à utiliser avec des vannes de fin de fin de course pneumatiques actionnées par bouton-poussoir

Fin de course pneumatique actionné par un Final de carrera métallique, avec raccords rapides intégrés pour un tube de diamètre extérieur 4mm. L'état de repos de la vanne de fin de fin de course est normalement ouvert (NO), c'est-à-dire que sans appuyer, il y a de l'air présent à la sortie, l'air peut passer, lorsqu'il est activé, l'air cesse de passer et l'air de la sortie du circuit communique avec l'échappement .

La fourniture comprend :

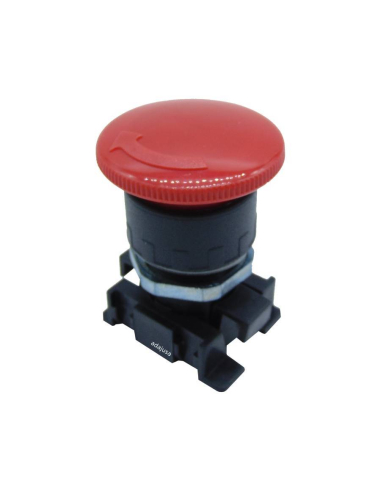

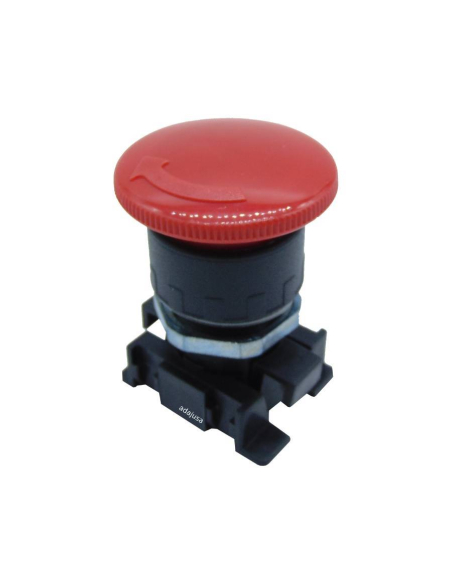

• Bouton d'urgence

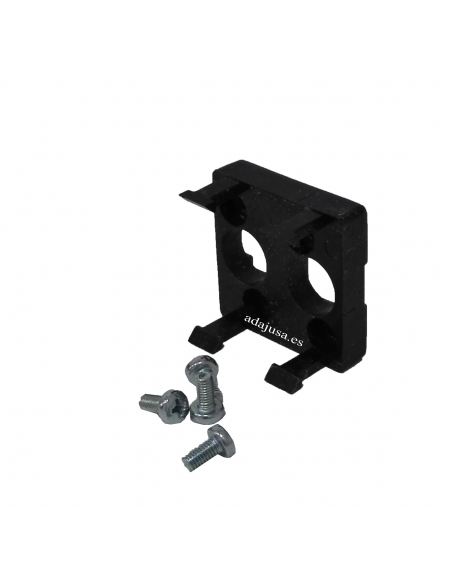

• Adaptateur
• Noix
• adaptateur de soupape
• 4 vis
• AUCUNE Vanne de fin de fin de course pour tube de diamètre 4 mm située sur le côté.

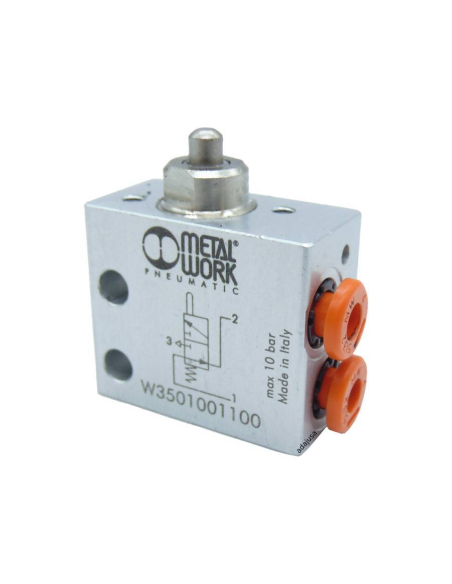

caractéristiques de la vanne :

• Fabricant : Metal work
• Type de vanne : 3/2 Normalement ouvert (NO).
• Type d'actionnement des fin de course de course : piston frontal métallique.
• Référence constructeur : W3501001100 (VME2-01 NO diamètre4)
• Type de matériel: Métallique
• Raccords : rapide pour tube diamètre 4mm situé sur le côté.
• Installation : dans n'importe quelle position.

CLASSES :
• Pour obtenir la fonction pneumatique 5/2, monter une vanne 3/2 NF et une 3/2 NO entretoise sur l'adaptateur.
• Pour obtenir la fonction pneumatique 5/3 centres ouverts, monter deux distributeurs 3/2 NF sur l'adaptateur.
• Pour obtenir la fonction pneumatique 5/3 centres sous pression, monter deux distributeurs 3/2 NO prop sur l'adaptateur.

Avec l'adaptateur de valve, vous pouvez monter jusqu'à deux valves en même temps. La fourniture ne comprend qu'un seul type de vanne. Si vous le souhaitez, vous pouvez acheter une autre valve séparément pour l'ajouter au bouton.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
