Convertisseur de fréquence monophasé 1.5Kw série M100 - LS

Convertisseur de fréquence  monophasé  230V, 1,5Kw (2CV), sortie    230V  triphasé , Filtre RFI et panneau de programmation  intégré.

Les Convertisseurs de fréquence (variateurs de fréquence) monophasés  permettent la commande et la variation de vitesse de moteurs triphasés standard à partir d'un réseau d'alimentation monophasé. Uniquement valables pour être connectés à des moteurs à courant alternatif

Ce modèle de convertisseur de fréquence dispose déjà d'un filtre RFI pour éviter toute interférence électromagnétique avec d'autres composants électroniques .

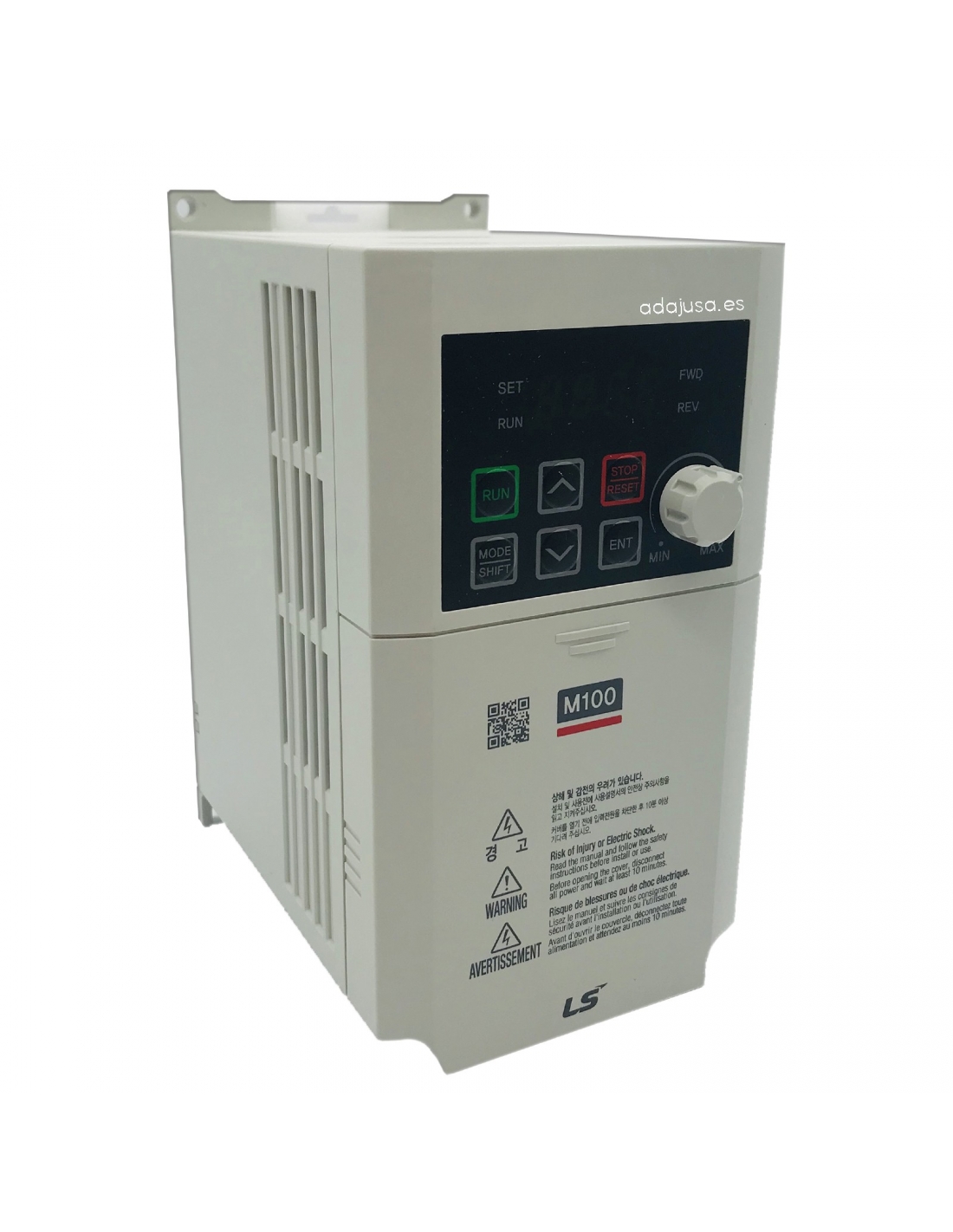

Sur le panneau frontal, intègre tous les boutons nécessaires pour la commande du moteur et la régulation de la vitesse. Il peut également être contrôlé par des boutons poussoirs et un potentiomètre externe .

La fixation peut être réalisée par des vis à la plaque de montage ou bien par le rail DIN.

La série de convertisseurs de fréquence M de la Signature     LS incorpore:

• Potentiomètre .
• 3 vélocités programmables avec activation par les entrées . .
• Communication  RS485.
• Filtre RFI intégré
• Panneau de programmation  intégré  le panneau frontal .
• Unité de freinage intégrée.

Résumé des spécifications techniques :

• Fabriquant : LS( LS).
• Référence : LSLV0015M100-1EOFNA
• Tension/fréquence nominale  monophasé 180 a 264Vac - 50/60Hz.
• Puissance maximale du moteur  (Kw): 1,5
• Courant nominal  triphasé  de sortie (A): 7,5
• Fréquence nominale (Hz): 1,0 a 400
• Courant nominal d'entrée  (A): 13,6
• Filtre RFI incorporé.
• Tolérance de fréquence  +/- 5%.
• Système de contrôle : SPWM (Modulation sinusoïdale par largeur d’impulsion. Fréquence : 1Khz-15Khz.
• Caractéristiques du couple : Compensation du couple incluse et la compensation du glissement,le couple de démarrage peut être  150% a 5Hz.
• Capacité de surcharge : 150% du courant nominal pendant  1 minute.
• modèle  V/F: modèle  V/F ajustable.
• Niveau de protection contre le verrouillage : ajustement du  20 al 200% du courant nominal.
• Réglage de la fréquence: au moyen de clés, potentiomètre central ou signaux externes.
• Signal de démarrage/arrêt: par des touches ou des signaux externe.
• Signal d'entrée multifonctionnel.
• Indicateur de sortie multi-fonctions..
• Potentiomètre : intégré .
• Unité de freinage intégrée  (1,5-2,2Kw).
• Signal d’entrée sélectionnable  PNP/NPN.
• Renforcement de couple (Boost): Manuel/automatique.
• contrôle de processus: PID avancé.
• Réarrangement automatique après panne d’alimentation.
• Freinage par injection de courant continu.
• Entrées/sorties: : 5 programmables.
• Entrée analogique : 0..10Vcc/4-20mA.
• Niveau de protection : IP20
• Historique des échecs
• Surveillance et paramétrage par PC.
• Protection: Auto-diagnostic, surtension, surintensité, faible voltage, surcharge, surchauffe, défaut externe, courant thermique électronique.

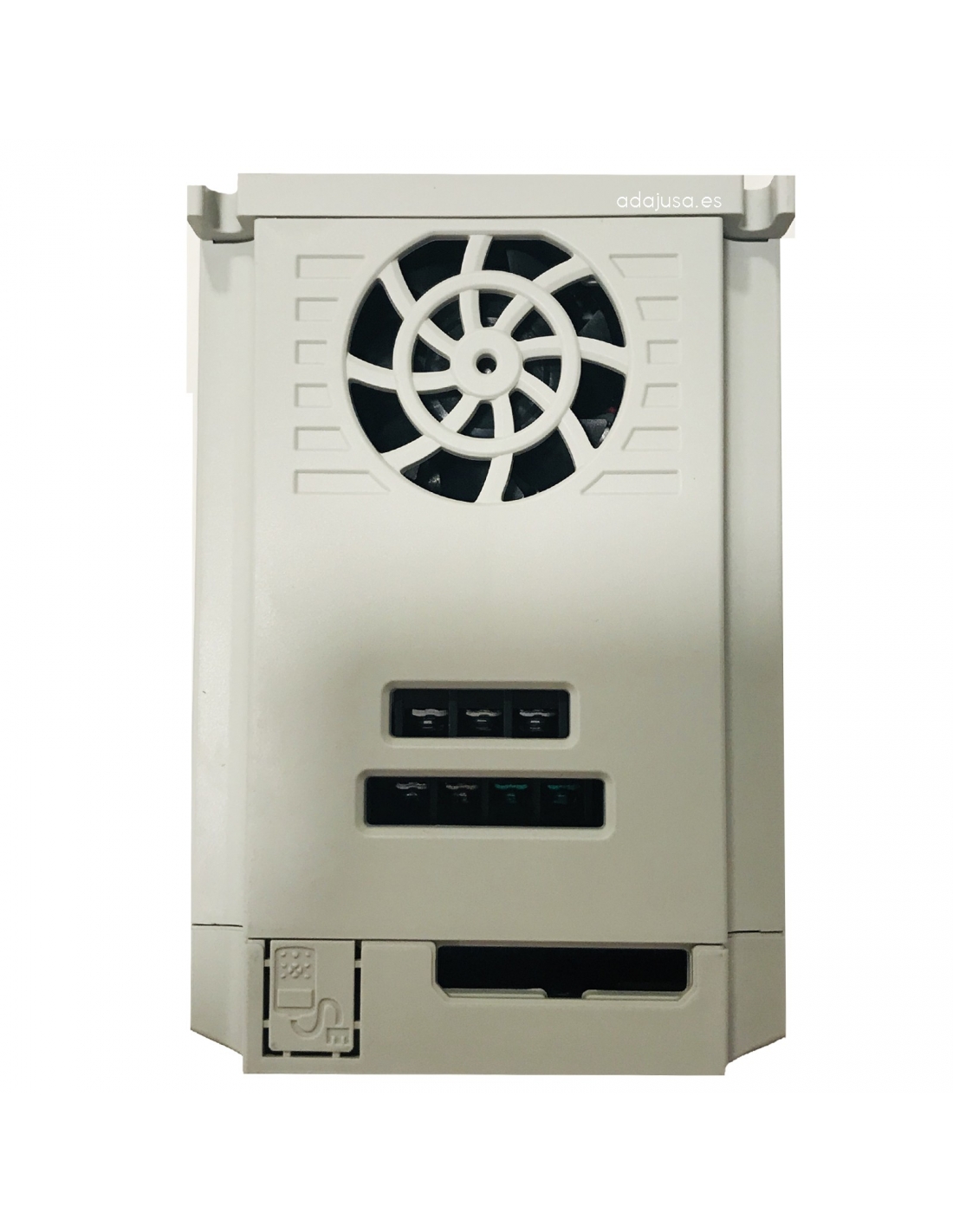

• Refroidissement : ventilation forcée
• Dimensions : Hauteur 190mm x Largeur    100mm xProfondeur  140 mm

Pour télécharger les fonctionnalités complètes, le guide rapide ou le manuel, cliquez sur l'onglet "telecharger

Pour d'autres puissances ou spécifications, veuillez nous consulter.
