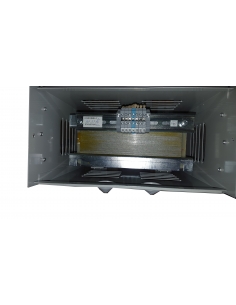

Autotransformateur triphasé 230/400V 3 KVA réversible avec coffret

257,65 € TTC

214.71 HT

ATT3

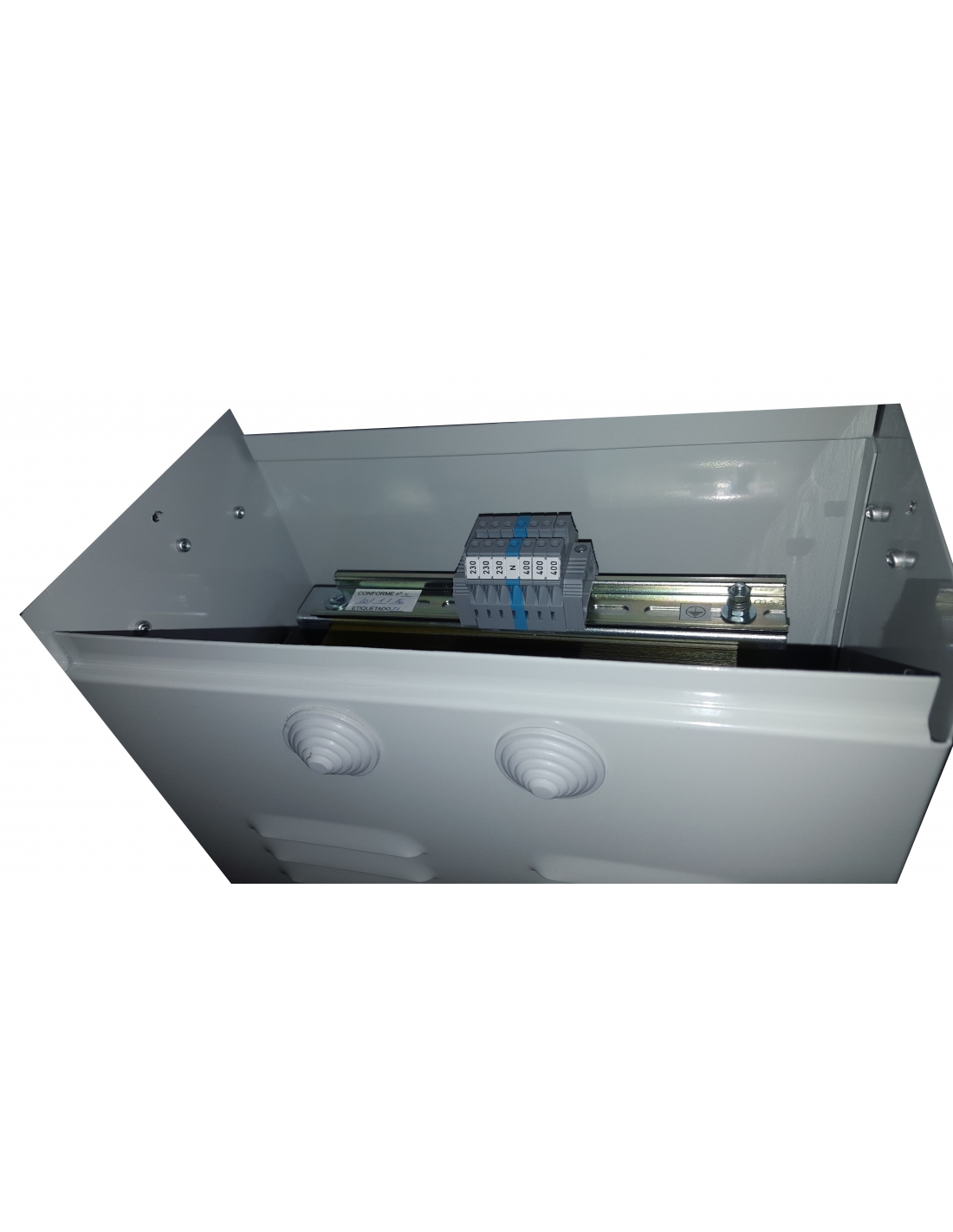

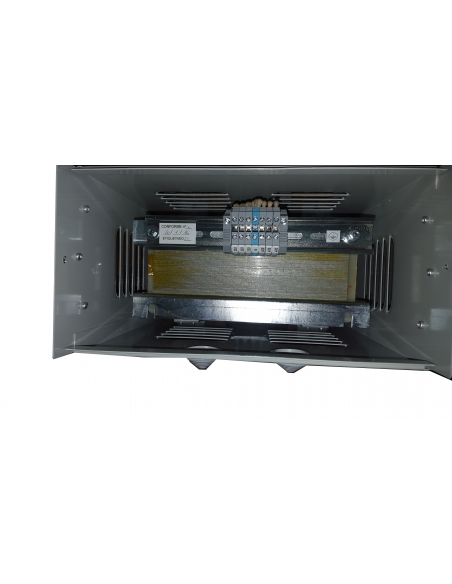

Autotransformateur réversible triphasé de 3kVA avec boîtier métallique, qui permet l'adaptation de la tension de 230Vac triphasé à 400Vac triphasé ou de 400Vac triphasé à 230Vac triphasé. Il génère également du neutre.

Il permet d'adapter la tension des machines, moteurs, pompes, etc., de manière économique.

Référence : ATT3

schéma de câblage d'un autotransformateur triphasé
Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.

1 question sur le produit

Confidentialité

Expéditions

Retour

Autotransformateur triphasé pour changement de tension, type sec, réversible, capable de générer le neutre tout en transformant la valeur de la tension. Ils sont indiqués lorsqu'il est nécessaire d'adapter la tension de manière économique, sans séparation galvanique. Son domaine d'application habituel est l'adaptation des tensions dans les machines, pompes, moteurs, etc. Ils sont fournis dans un boîtier métallique offrant un degré d'isolation IP-23, connexion via bornes.

Fabriqué avec une feuille magnétique à faible perte offrant des performances élevées.

Caractéristiques techniques :

Référence : ATT3
Enroulements : Classe thermique N 200ºC.
Rapport de transformation 230/400V et neutre. Réversible.
Puissance : 3 KVA.
Intensité apparente :
- 400 VCA : 4,6 A
- 230 VCA : 7,9 A
Fréquence : 50/60 Hz.
Connexion : Yn0.
Tension d'essai : 3KV entre les enroulements et la terre.
Isolateurs : Classe thermique F 155ºC et H 180ºC.
Protection : IP-23 ( Boîtier métallique).
Température ambiante : TA=25ºC.
Refroidissement : ANAN (Air Naturel).
Certificat : UNE-EN 61558, UNE-EN 60076.

Dimensions de l'autotransformateur triphasé Seven

Le transformateur est fourni sans aucun type de protection contre les surcharges ; son installation est obligatoire pour éviter de surcharger le transformateur.
La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Annexe transformateurs ES

Annexe aux instructions du transformateur

Télécharger (173.88KB)

Annexe transformateurs PT

Annexe aux instructions du transformateur PT

Télécharger (594.49KB)

Transformateurs annexe FR

Instructions annexes pour les transformateurs FR

Télécharger (598.96KB)

Annexe transformateurs informati

Annexe aux instructions du transformateur IT

Télécharger (422.86KB)

Annexe transformateurs EN

Annexe FR instructions du transformateur

Télécharger (427.88KB)

Questions

Question

Bonjour,
Avez-vous un schéma de montage pour votre Att3 (triphasé vers monophasé) ?

Réponse

Bonjour,

Cet équipement est uniquement destiné aux tensions triphasées,

Si vous souhaitez passer du triphasé au monophasé, vous avez besoin de l'un des équipements suivants :

https://adajusa.fr/fr/1571-transformateurs-triphases-monophases

Salutations

ADAJUSA

Hugues sur 08/04/2025 15:39:14
