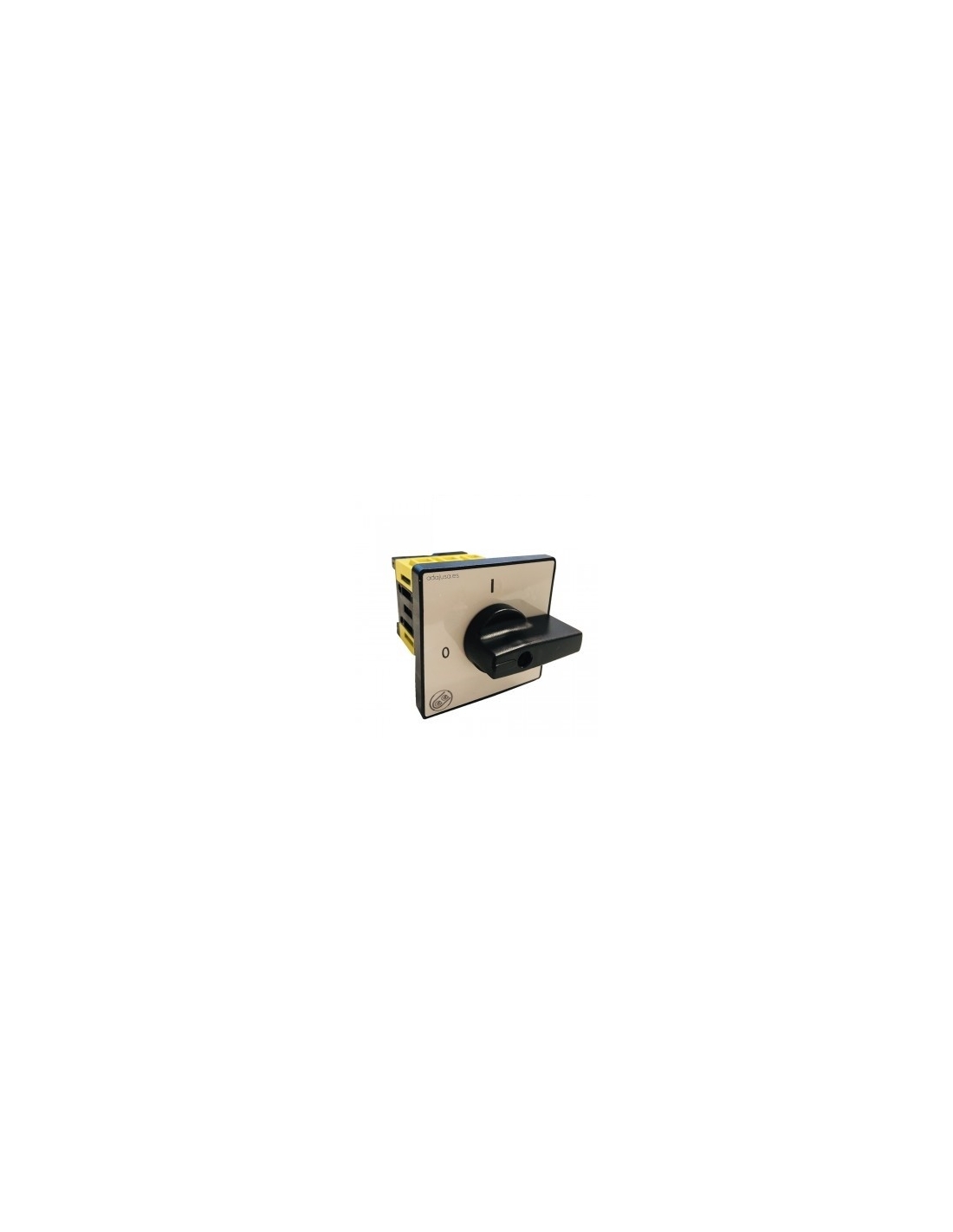

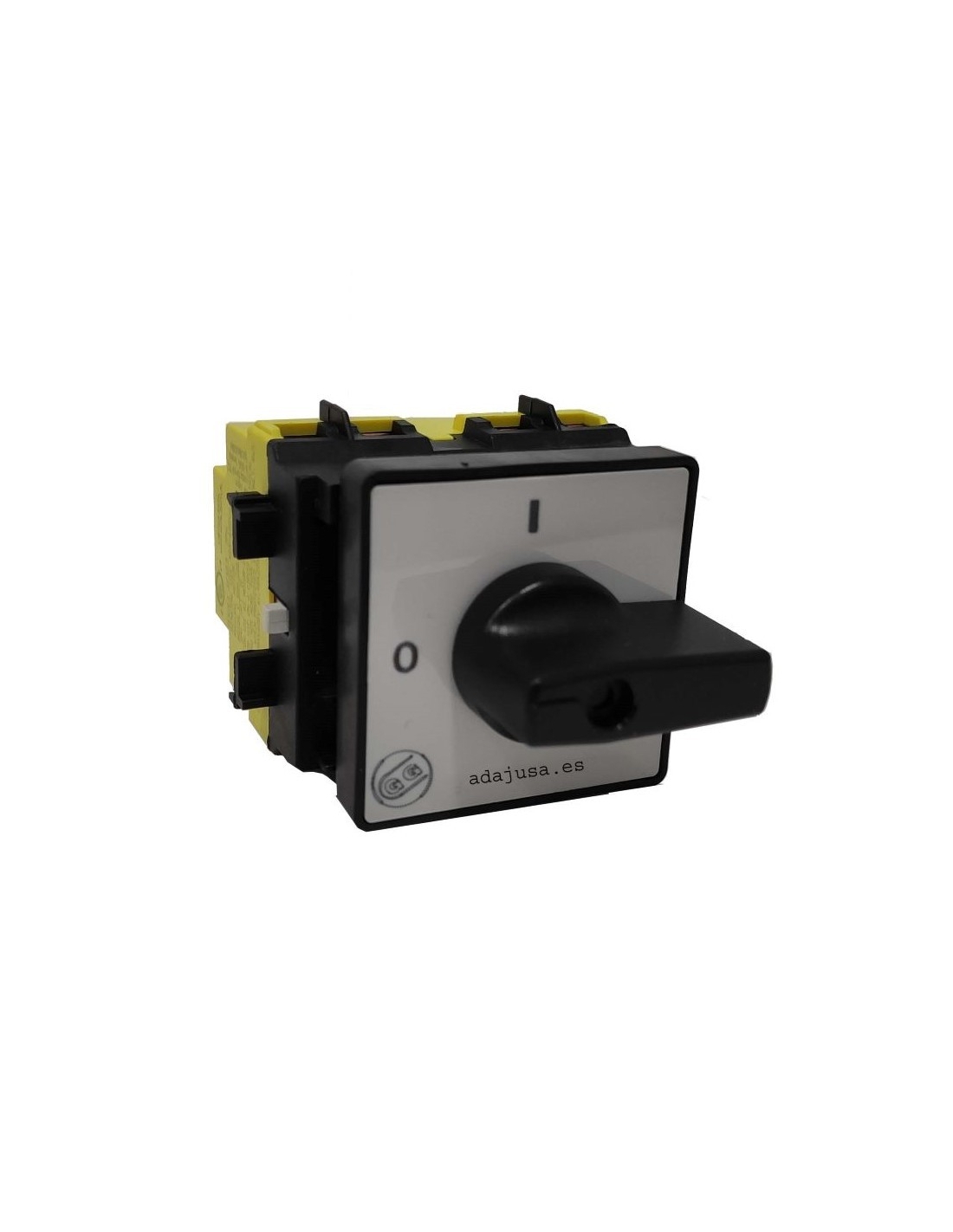

Sectionneur tripolaire 32A complet 48x48mm série SE - Giovenzana
Sectionneur tripolaire 32A complet 48x48mm série SE - Giovenzana
Sectionneur tripolaire 32A complet 48x48mm série SE - Giovenzana
Sectionneur tripolaire 32A complet 48x48mm série SE - Giovenzana

interrupteur-sectionneur 3 pôles 32A complet 48x48mm gris manette noir série SE Giovenzana

21,11 € TTC

17,45 € HT

Interrupteur-sectionneur triphasé 32A, poignée rotative 90º 0-1, plaque grise 48x48mm avec poignée noire, fabriqué conformément aux normes européennes les plus strictes permettant le respect des exigences de sécurité.
Convient pour l'interruption, la connexion et la commutation de circuits électriques ainsi que le démarrage direct de moteurs et d'interrupteurs principaux dans des machines. Convient aux moteurs triphasés 400Vac jusqu'à 15kw.

Référence : SE323013R

Esquema interruptor seccionador trifásico



Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.



Interrupteur-sectionneur triphasé 32A pour charges inductives (moteurs électriques) et commande générale. Bouton rotatif à 90º à deux positions 0-1, 48x48mm en gris avec poignée noire.

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage sur panneau (face arrière), degré de protection IP-20 sur les bornes, contacts autonettoyants et marquage laser indélébile. Corps en matériau auto-extinguible UL94 VO.
La fourniture comprend :
  • Interrupteur triphasé : SE3230003R
  • Commande frontale : 001/0001

Les caractéristiques:

  • Marque : Giovanni.
  • Référence fournisseur : SE323003R .
  • nombre de pôles : 3.
  • Tension nominale Ue : 690V.
  • Courant nominal thermique ith : 40A.
  • Courant nominal Ie (AC21A) : 32A.
  • Courant nominal Ie (AC22A) : 32A.
  • Courant nominal Ie (AC23A):32A.
  • Courant nominal Ie (AC3):30A.
  • Pouvoir de coupure nominal : 10kA.
  • Contacts : Ouverture lente à double interruption.
  • Nombre de manœuvres/heures : 120.
  • Durabilité mécanique : 100 000 opérations.
  • Angle de manœuvre : 90º.
  • Montage encastré.
  • Degré de protection:
    • Commandes de type 1-4-4X : IP-65.
    • Terminaux : IP-20.
  • Normes : CE ; CEI60947 ; CEI60204 ; UL508 CSA 22.2 No.14

Tableau des intensités et puissances d'utilisation :

  • Catégorie d'utilisation AC-21A : 32A.
  • Catégorie d'utilisation AC-22A : 32A.
  • Catégorie d'utilisation AC-23A :
    • Moteurs triphasés 230Vac standards : 32A - 9kW.
    • Moteurs triphasés 400Vac standards : 32A - 18,5kW.
  • Utilisez la catégorie AC-3 :
    • Moteurs standards triphasés 230Vac : 30A - 9kW.
    • Moteurs triphasés 400VAC standards : 30A - 15kW.

    Dimensions:

    Dimensions de l'interrupteur SE1632

    Montage:

    Montage des disjoncteurs de la série SE

    Comme éléments supplémentaires, nous pouvons ajouter les références suivantes :

    • Contact auxiliaire fermé : GIPL004001
    • Contact auxiliaire ouvert : GIPL004002
    • Plaque de fixation contact auxiliaire : GI11814021


    Matériel à usage professionnel, il doit être installé conformément à la réglementation en vigueur sur le lieu d'installation.
