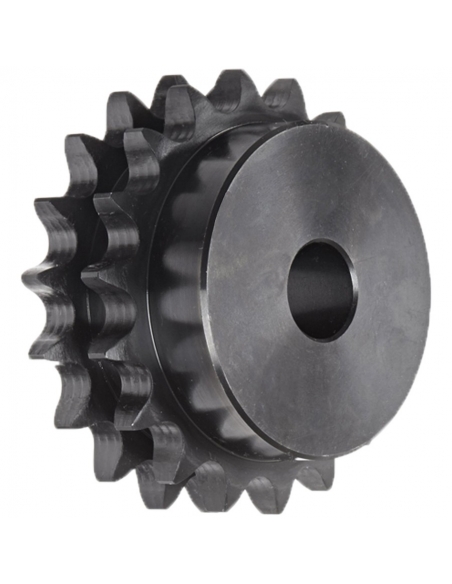

Pignons doubles pour chaîne à rouleaux 1 1/4 x 3/4 20B-2 Z15 DIN8187 - ISO R606

Pignons doubles pour chaînes à rouleaux doubles 20B-2 selon la norme européenne DIN ISO 606

Fabricant: Technox

Référence : PINHON Z15 1. 1/4 DOUBLE

caractéristiques:

• 1" 1/4 x 3/4 mm ISO 20B-2
• 31,75 × 19,56 mm
• Dents : 15

• Rayon des dents (r) : 32 mm
• Largeur de la zone courbe (C) : 3,5 mm
• Largeur de dent (h ₂ ): 54,6 mm
• Diamètre extérieur (OD) : 167,9
• Diamètre primitif (Dp) : 152,72
• Diamètre (d) : 120
• Diamètre du Moyeu (D) : 20 ( diamètre de l'arbre non usiné)
• Largeur de disque (H): 80

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
