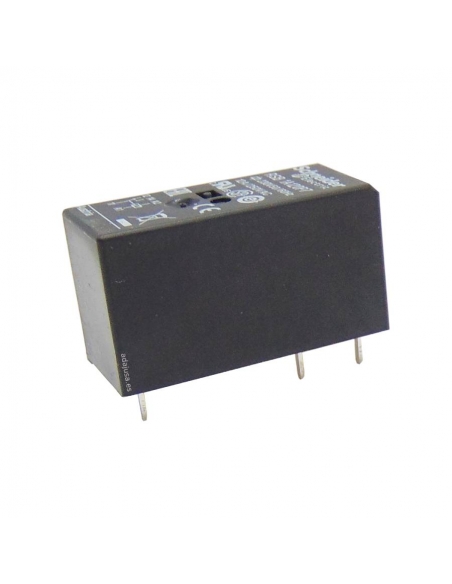

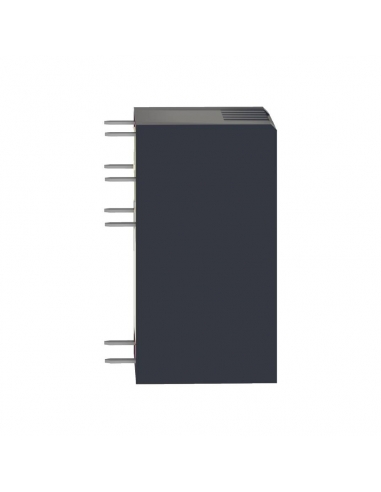

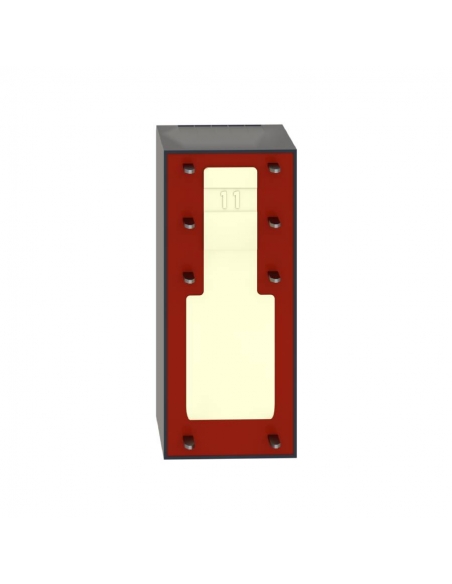

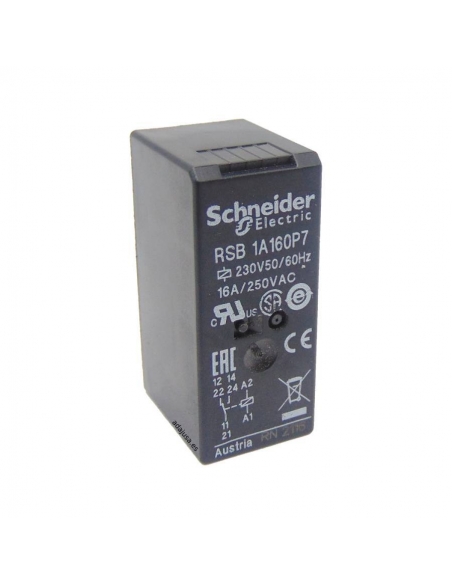

Relais 230Vac 1 contact 16A SERIE RSB - SCHNEIDER

7,14 € TTC

5,90 € HT

Relais de connexion débrochable avec 1 contact, 230Vac, 16A . Série RSB-HARMONY pour une utilisation dans des applications standard, installation et fonctionnement faciles. Format compact.

Pin plat pour raccordement sur embase SCHNEIDER RSZE1S48M, RSZE05P.


Référence : RSB1A160P7







Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Relais d'interface avec 1 contact 230Vac. 1 contact de type commuté (STPD) de 16A et 8 broches à insérer sur une embase de la série SCHNEIDER RSZE.


Conçu pour un usage général et pour d'autres applications spécifiques telles que les panneaux de contrôle, les panneaux de contrôle et de distribution, l'automatisation, la gestion et le contrôle des réseaux électriques, l'éclairage des routes et des tunnels, les interrupteurs et les interrupteurs, etc.


Les caractéristiques:

  • Fabricant: SCHNEIDER
  • Référence : RSB1A160P7
  • SÉRIE RSB - HARMONIE
  • Opération de contact standard
  • Configuration des contacts STPD
  • Socles de montage série RSZE1S48M, RSZE05P


Caractéristiques techniques:

  • Configuration des contacts : 1 commuté
  • Tension circuit de commande : 230Vac 50/60Hz
  • Courant thermique nominal : 16A à -40…40°C
  • Forme de la broche : plat (type PCB)
  • Nombre de broches : 8
  • Tension nominale de fonctionnement : 184...345Vac 50/60Hz
  • Tension d'isolation nominale : 400 V
  • Tenue aux pointes de tension : 3,6 kV
  • Courant nominal d'utilisation : 16 A, NA (AC-1/DC-1) / 8 A, NC (AC-1/DC-1)
  • Courant de commutation minimal : 10 mA
  • Tension de commutation maximale : 12 V
  • Capacité de commutation maximale : 4000VA / 448 W
  • Charge nominale résistive : 12A / 250Vac , 12A / 28Vdc
  • Capacité de commutation minimale : 120 mW à 10 mA, 12 V
  • Durabilité mécanique : 10 000 000 cycles
  • Durabilité électrique : 100 000 cycles
  • Matériau de contact standard : AgNi
  • Température ambiante : -40 à +70 o C
  • Degré de protection : IP40 se conformer à EN/IEC 60529
  • Position de fonctionnement : N'importe quelle position



Dimensions (mm/po) :




Schéma de câblage :


REMARQUE : Pour l'entrée CC, A1 doit être +, sinon cela provoquera un court-circuit du module de protection.





Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, il doit être installé par du personnel qualifié conformément à la réglementation en vigueur sur le lieu d'installation.
