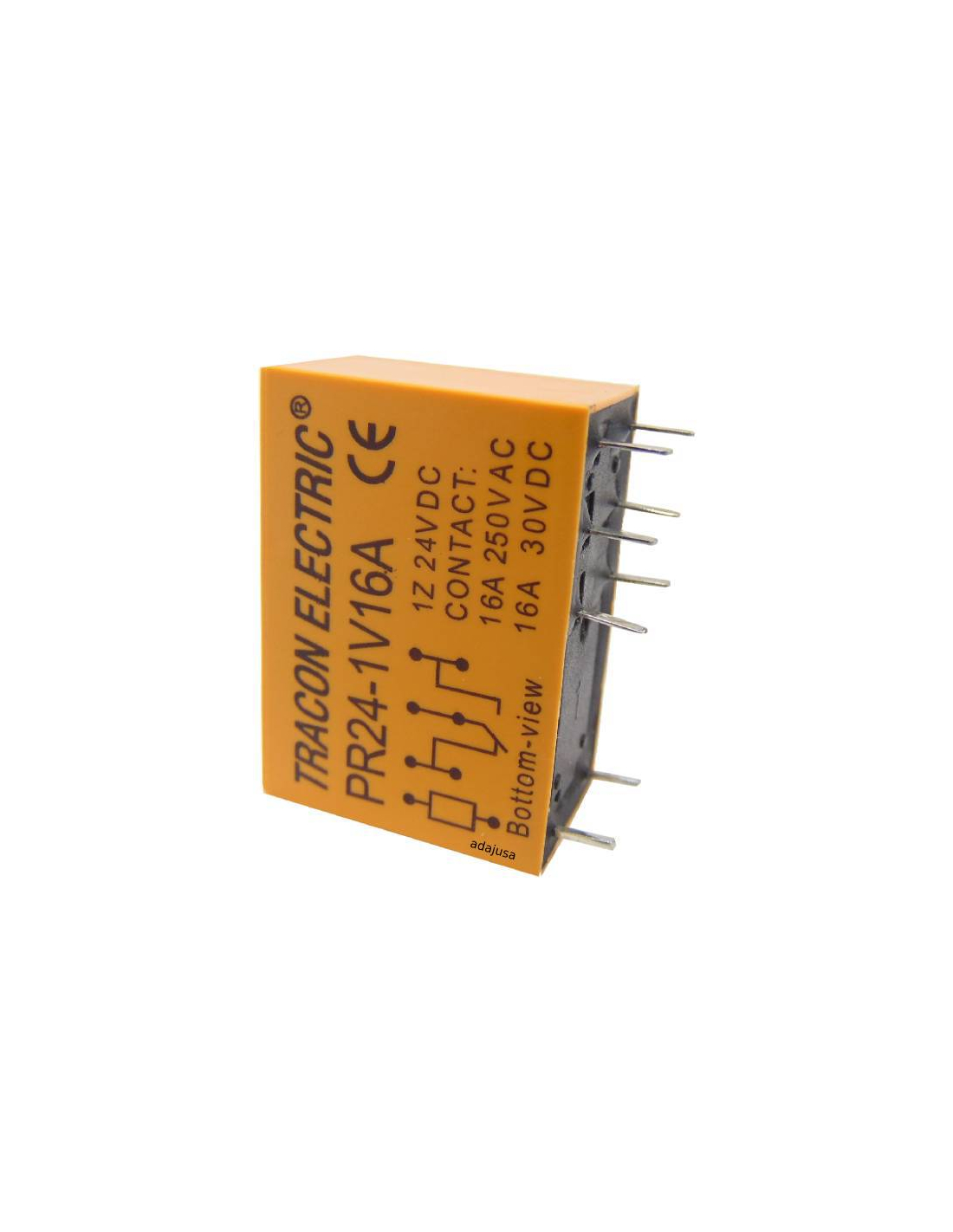

Relais miniature 24Vdc 1 Pôle 16A

Relais miniature 24Vdc, avec un contact inverseur 16A et des broches à souder directement sur le PCB ou à insérer sur le socle.

Conçu pour des applications générales et autres applications spécifiques telles que les panneaux de contrôle, les panneaux de contrôle et de distribution, l'automatisation, les jouets, les cartes électroniques, l'électromédecine, etc.

Relais compatible avec les références de prises à 2 contact suivantes : RSPSF-14AE, PSF08A-E, Schneider RSZE1S48M.


Caractéristiques :

• Fabricant : Tracon
• Référence Fabricant : PR24-1V16A
• Nombre de contacts : 1 CO (SPDT)
• Forme de la broche : plate (type PCB)
• Nombre de broches : 8
• Tension de fonctionnement : 24Vdc
• Capacité de contact : 16A 230Vac / 30Vdc
• Tension d'essai : 1kV
• Tension nominale de isolation: 250V
• Résistance : 50mΩ
• Montage : sur le PCB ou le socle
• Durée de vie mécanique : ^1x107 cycles
• Durée de vie électrique : ^1x105 cycles
• Température ambiante : -^40oCà +55oC
• Dimensions du corps : 30x20x13 mm
• Poids : 50g
• Degré de protection : IP20
• Norme : EN 61810-1

*Pour les versions 16A, les bornes de contact du relais correspondant doivent être connectées en parallèle, selon le schéma de câblage



Dimensions (mm) :

Matériel à usage professionnel, doit être installé par du personnel qualifié respectant les réglementations en vigueur sur le lieu d'installation.
