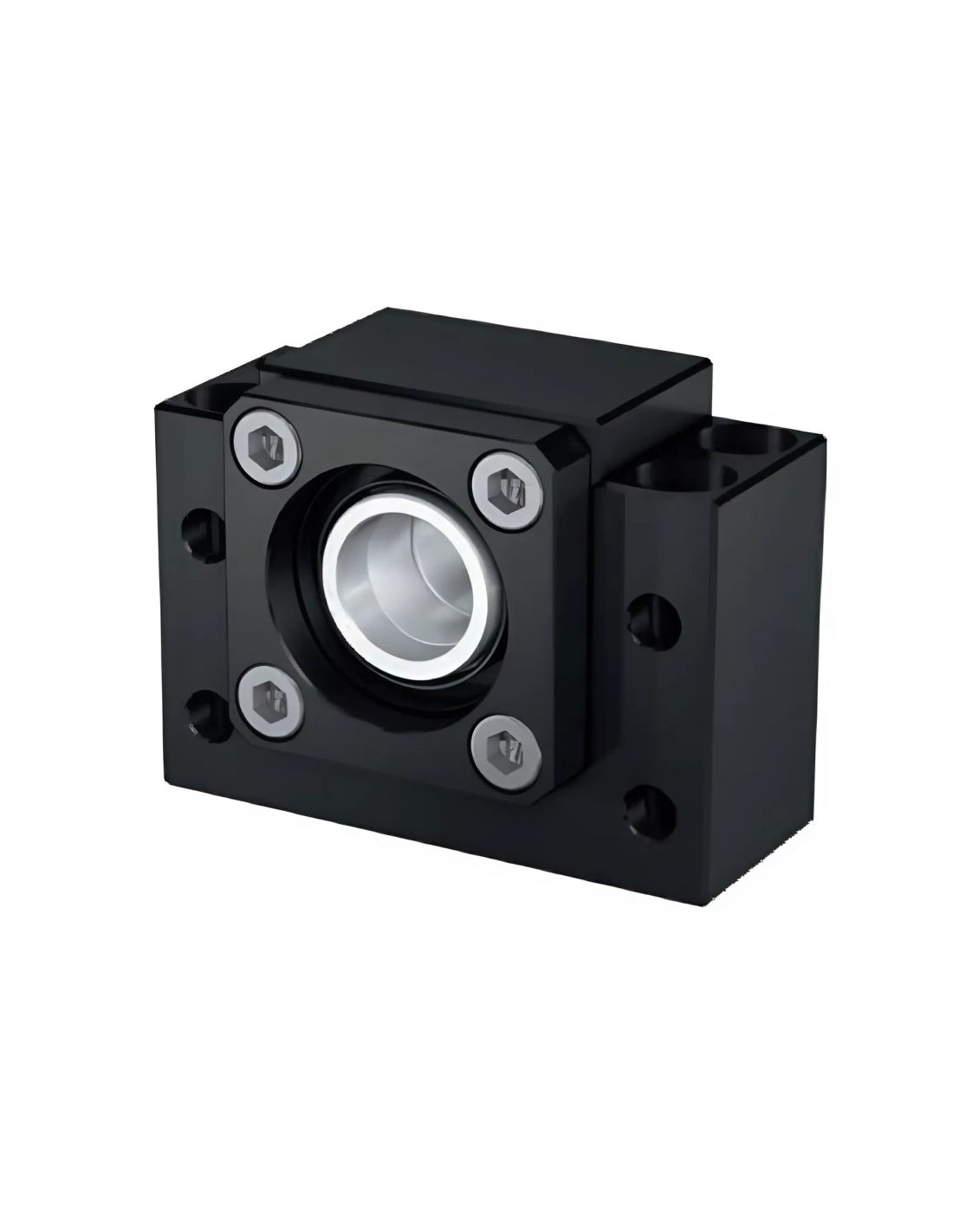

Support de vis à billes fixe BK 15 - Hiwin

Support fixe BK 15 pour vis à billes avec diamètre nominal de l'arbre 20mm, comprenant deux roulements à billes à contact oblique de super précision 7002A P0.


Pour un fonctionnement correct, les vis à billes ont besoin de points d'appui à leurs extrémités ; comme les broches supportent et génèrent des forces axiales et radiales, elles auront besoin d'un support fixe à une extrémité et d'un support ou d'un support flottant à l'autre extrémité.

Les paliers fixes de type BK absorbent les charges sur la broche et empêchent tout mouvement axial, ce qui permet de fixer fermement la vis à billes et d'assurer une grande rigidité. Ils se composent de deux roulements à billes à contact oblique de la série 7000, d'un écrou de serrage pour une précharge correcte des roulements, d'un couvercle de rétention et d'une bague de support. Ces paliers sont montés sur la broche du côté du moteur où la force motrice est appliquée.

Les paliers BK conviennent pour assurer la stabilité et la précision dans les applications de mouvement linéaire, ils offrent un support solide à la broche et permettent d'allonger la durée de vie de la broche et d'améliorer ses performances en réduisant son usure. Leur conception rigide minimise la déviation de la broche, assurant l'alignement et la précision du mouvement.


La hauteur de la broche du palier fixe BK roulement est adaptée à celle du palier BF roulement. L'usinage de l'extrémité de la broche adapté au palier fixe BK est de type E9-xx.





Fabricant : HIWIN
Part No. : BK15




Dimensions et caractéristiques des roulements :

Pour d'autres dimensions, veuillez consulter.



Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"
