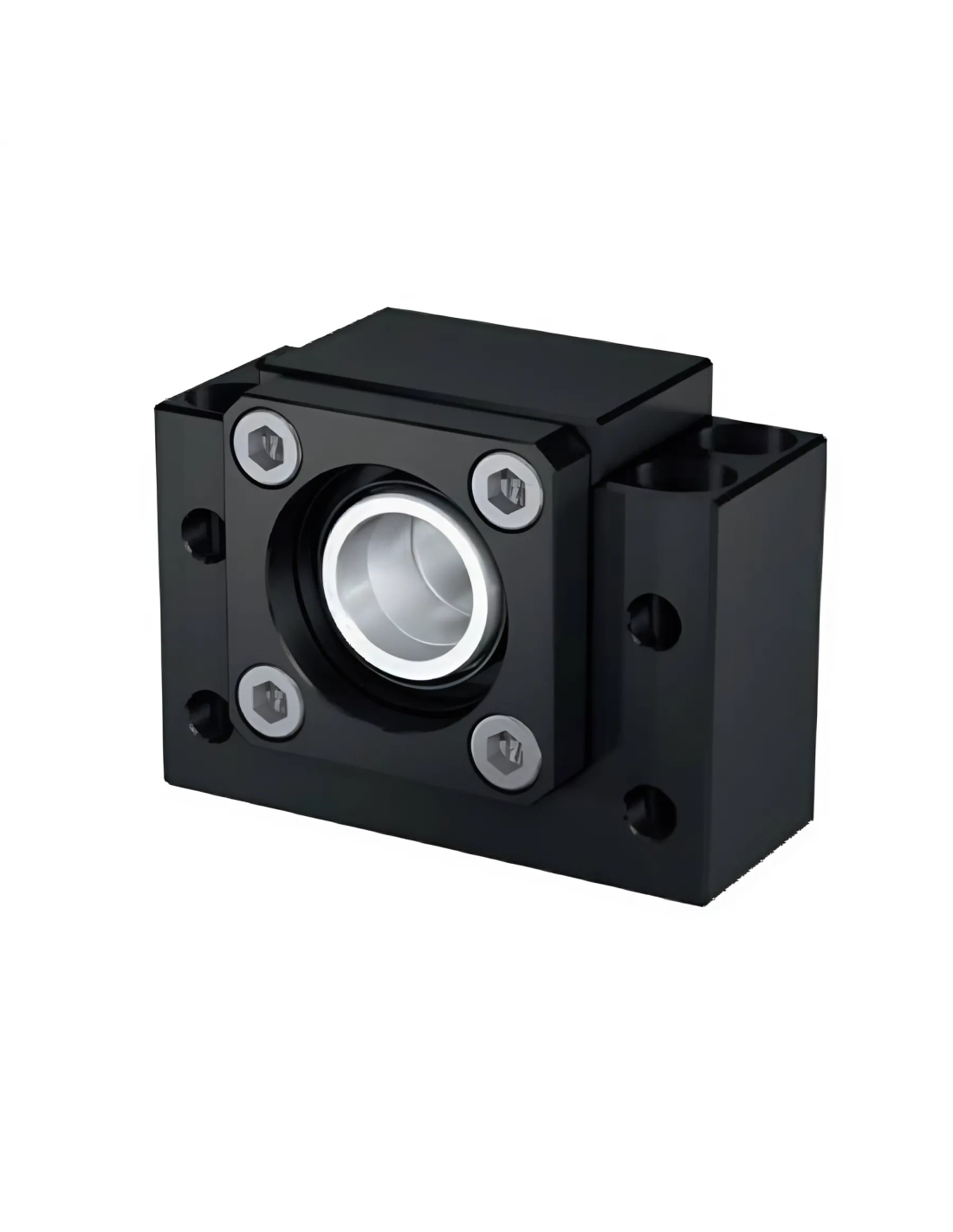

Support de vis à billes fixe BK 17 - Hiwin

Support de roulement fixe BK 17 pour vis à billes avec un diamètre nominal d'arbre de 25 à 28 mm, comprenant deux roulements à billes à contact oblique de super précision 7003A P0.


Pour un fonctionnement correct, les broches ont besoin de points d'appui aux extrémités ; comme les broches supportent et génèrent des forces axiales et radiales, elles ont besoin d'un support fixe à une extrémité et d'un support flottant à l'autre extrémité.

Les paliers fixes BK absorbent les charges sur la broche et empêchent les mouvements axiaux en fixant fermement la vis à billes et en offrant une grande rigidité. Ils se composent de deux roulements à billes à contact oblique de la série 7000, d'un écrou de serrage pour une précharge correcte des roulements, d'un couvercle de rétention et d'une bague de support. Ces paliers sont montés sur la broche du côté du moteur, là où la force motrice est appliquée.

Les paliers BK conviennent pour assurer la stabilité et la précision dans les applications de mouvement linéaire, ils offrent un support solide à la broche, ce qui prolonge sa durée de vie et améliore ses performances en réduisant son usure. Leur conception rigide minimise la déviation de la broche, assurant l'alignement et la précision du mouvement.

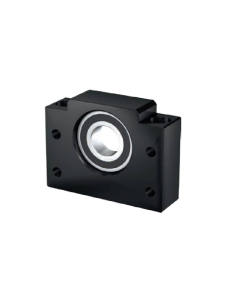

La hauteur de la broche du palier fixe BK roulement est adaptée à celle du palier BF roulement. L'usinage de l'extrémité de la broche adapté au palier fixe BK est de type E9-xx.





Fabricant : HIWIN
Part No : BK17




Dimensions et caractéristiques du roulement :

Pour d'autres dimensions, veuillez consulter.



Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"
