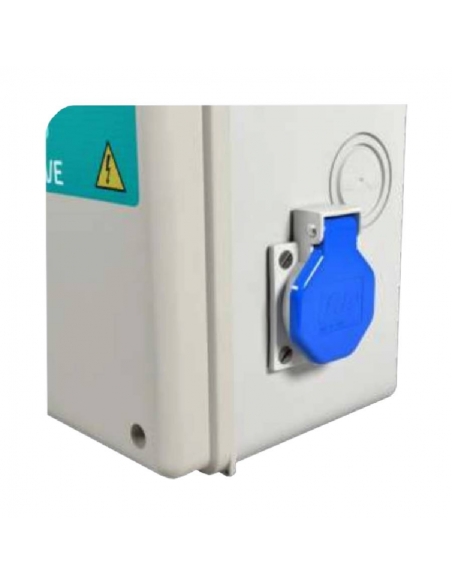

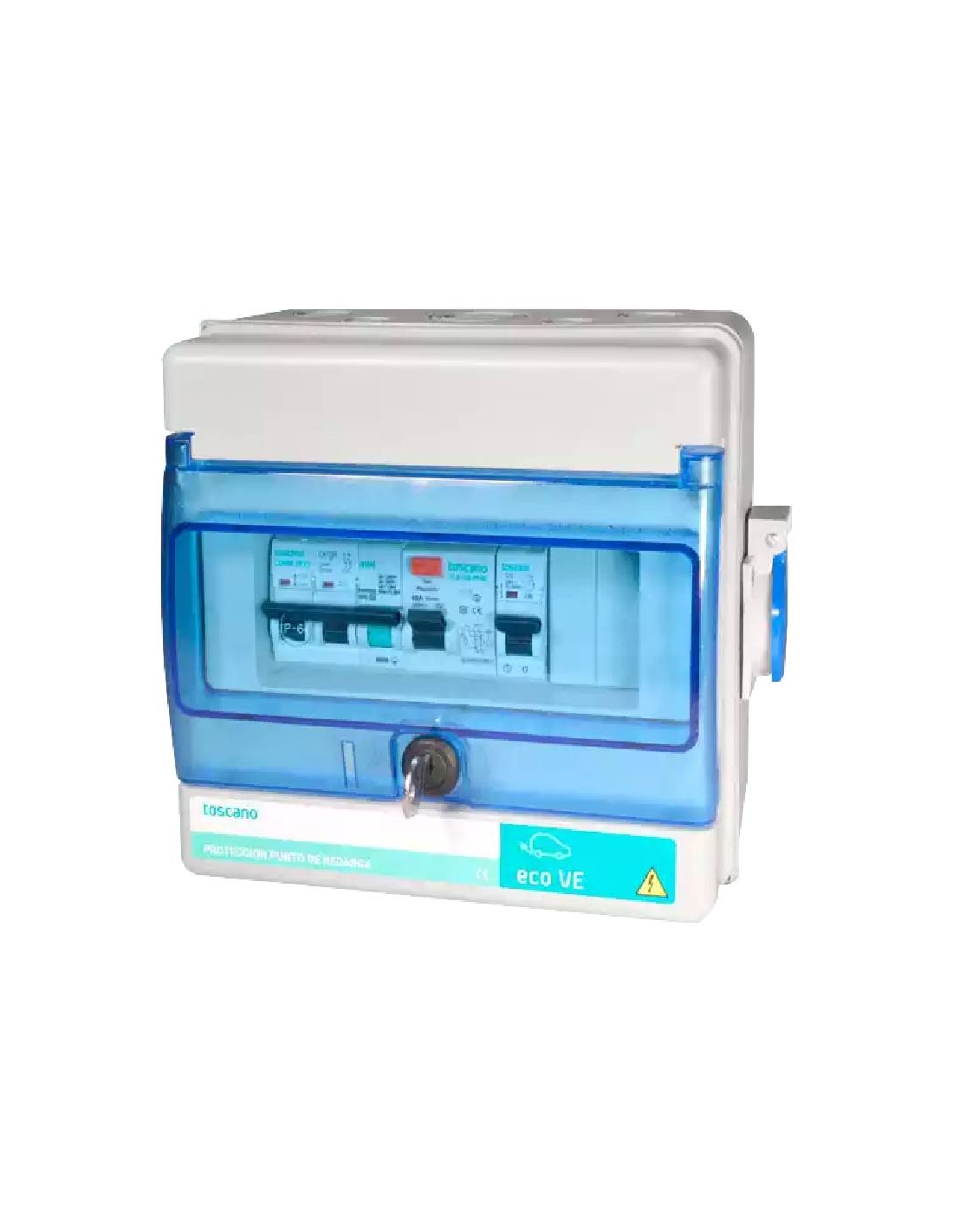

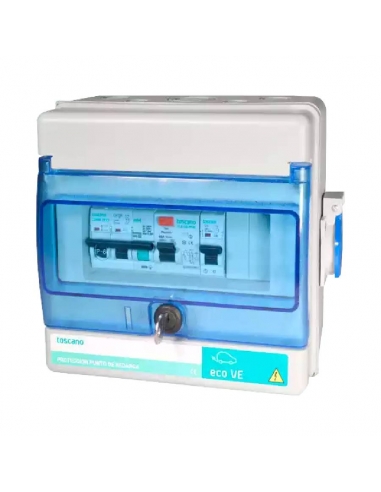

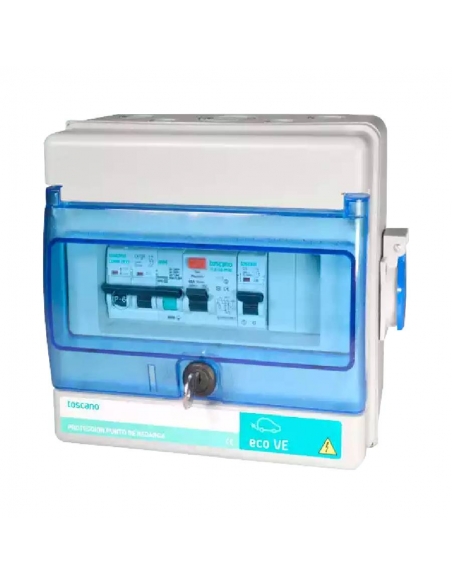

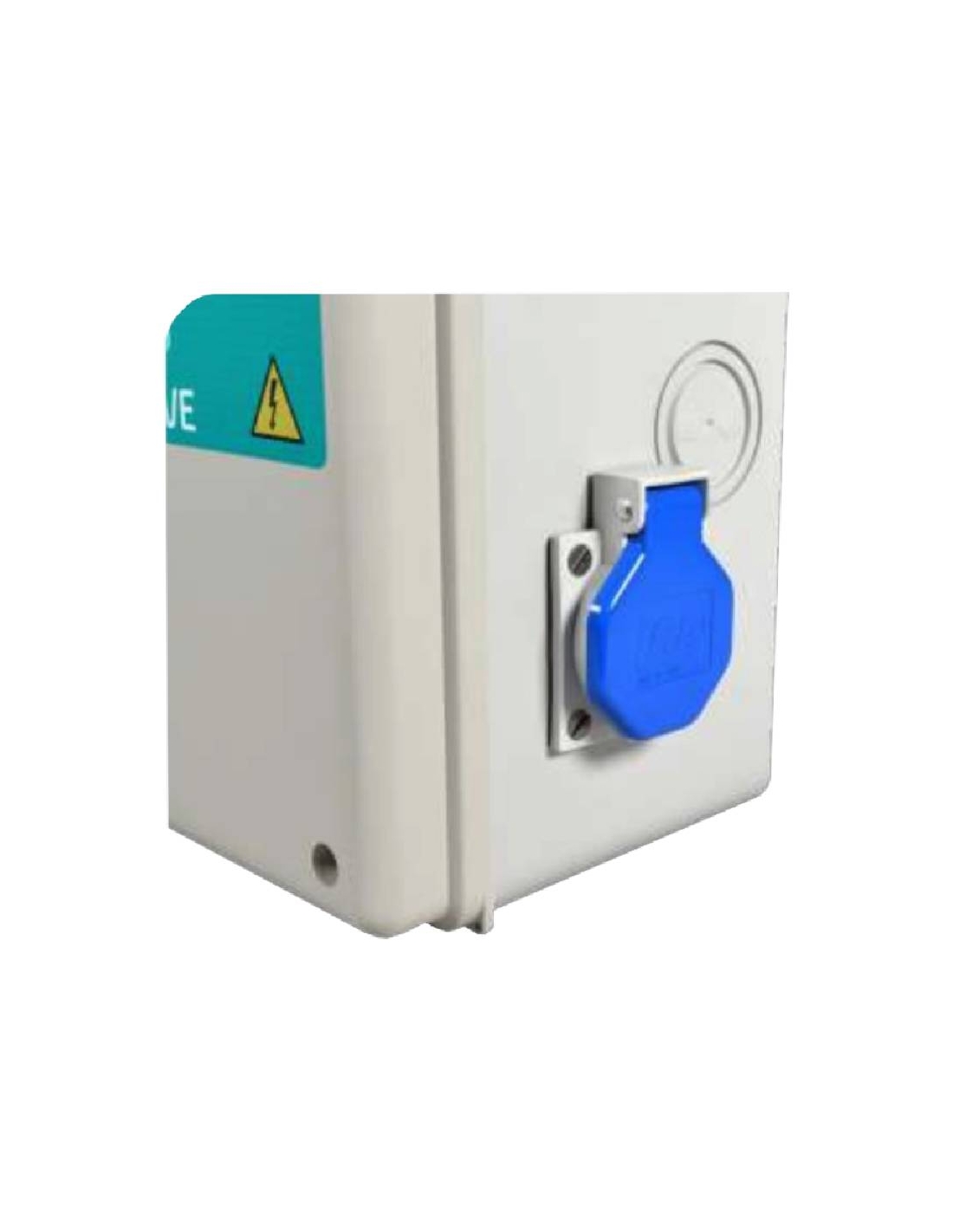

Tableau de protection 2x16A recharge véhicules électriques Prise Schuko ECO-VE-COMBI-2P16T15S- Toscano

Les panneaux de contrôle et de protection ECO-VE-COMBI sont conçus pour protéger les stations de recharge de véhicules électriques conformément à la directive ITC-BT-52.

Le tableau de protection est équipé d'une protection contre les surtensions permanentes et transitoires dans le réseau électrique.

La protection contre les surtensions transitoires protège contre les décharges électriques filtrées dans le réseau à la suite d'un orage électrique et d'impacts dus à la foudre ou à des manœuvres des transformateurs alimentant le réseau. Cette protection dévie cette décharge vers la prise de terre et l'empêche d'atteindre la station de charge. Si la protection se déclenche, des indicateurs rouges s'affichent sur l'appareil et la reconnexion est empêchée. Dans ce cas, la cartouche de protection transitoire doit être remplacée en la retirant fermement et en la remplaçant par une nouvelle. La protection permanente protège contre les surtensions du réseau supérieures à 275 V conformément à la norme EN 50550. Elle limite le fonctionnement de l'appareil et empêche les tensions supérieures d'atteindre la station de charge.

Caractéristiques générales :

• Fabricant : Toscano
• Numéro de pièce : ECO-VE-COMBI-2P16T15-S
• Ampérage : 2x16A
• Puissance nominale : 3,68 kW
• Tension nominale : 230Vac (L/N) 50/60Hz
• Consommation de la protection Vigivolt : 0,1VA
• Section maximale des bornes : 25mm²
• Environnement : -5ºC à +40ºC / 80º HR
• Degré de protection : IP65
• Dimensions (mm) : 245x190x155
• Serrure : Serrure à clé métallique

Caractéristiques permanentes :

• Tension de déclenchement : >270Vac
• Temps de réponse aux surtensions : selon la norme EN 50550

Caractéristiques IGA :

• Courant nominal : 16A
• Courbe de déclenchement : C
• Puissance de coupe: 10kA

Caractéristiques différentielles :

• Classe A : courant alternatif et pulsé
• Courant de fuite : 30mA

Caractéristiques transitoires :

• Tension maximale Uc : 320VAC (L/N)
• Niveau de protection Up (L/N) (N/PE) :
• Courant de décharge maximal (8/20µs) Imax (L/N) (N/PE) : 15kA
• Classe : II

Normes :

IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018


Connexion :

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
