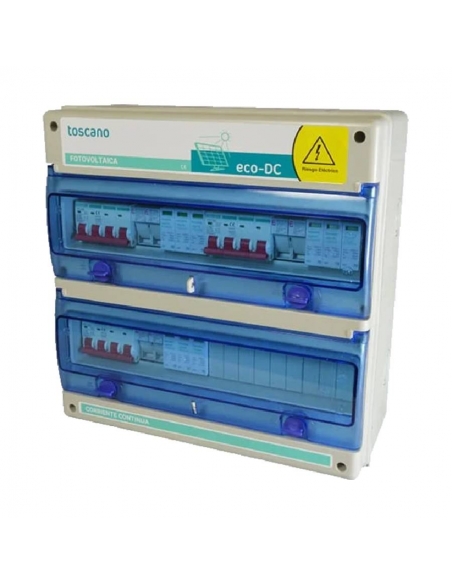

Panneau pour la commutation et la protection contre les surtensions transitoires de systèmes de production d'énergie photovoltaïque de 2x2 chaînes (2 groupes de 2 chaînes chacun) et de 2 régulateurs MPPT utilisés pour transformer le rayonnement solaire en énergie électrique.
Les panneaux ECO-DC-INV-S, déjà câblés et prêts à être installés, protègent la ligne reliant les panneaux photovoltaïques à l'onduleur DC/AC de l'installation. . Chacune des chaînes est protégée par un porte-fusible de 1000Vdc et un fusible de 15A, un sectionneur pour chaque sortie MPPT et des parafoudres de Vdc.
Les parasurtenseurs incorporés dans l'ECO-DC-INV-S ont été développés pour protéger contre les décharges et les surtensions causées par la foudre sur le côté DC de ces systèmes. La protection consiste en trois étages de varistances équipées de déconnecteurs thermiques qui indiquent par une fenêtre la défaillance de l'élément. Il dispose d'une sortie à distance (contact ).
Norme réglementaire :
- EN 20460-7-712
- EN 60269-6
- EN 60947-3
- EN 50539-11
Caractéristiques générales :
- Fabricant : Toscano
- Référence : ECO-DC4I2F15S63FV10M-S
- Entrée-Sortie : 2x2 strings / 2 MPPT
- Tension nominale (Unpv) : 1000Vdc
- Nombre de sectionneurs : 2x63A
- Courant maximum : 25Adc (par string)
- Tension maximale DC+/DC- (Ucpv) : 1500Vdc
- Courant de décharge nominal 8/20 (In) : 20kA
- Courant de décharge max. (Imax) : 40kA
- Niveau de protection (Up) : ≤ 3,4
- Temps de réponse (ta) : ≤ 25nS
- Degré de protection : IP65
- Température de fonctionnement : -5º...+40oC
- Dimensions : 362 x 362 x 160mm
Connexion
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.
