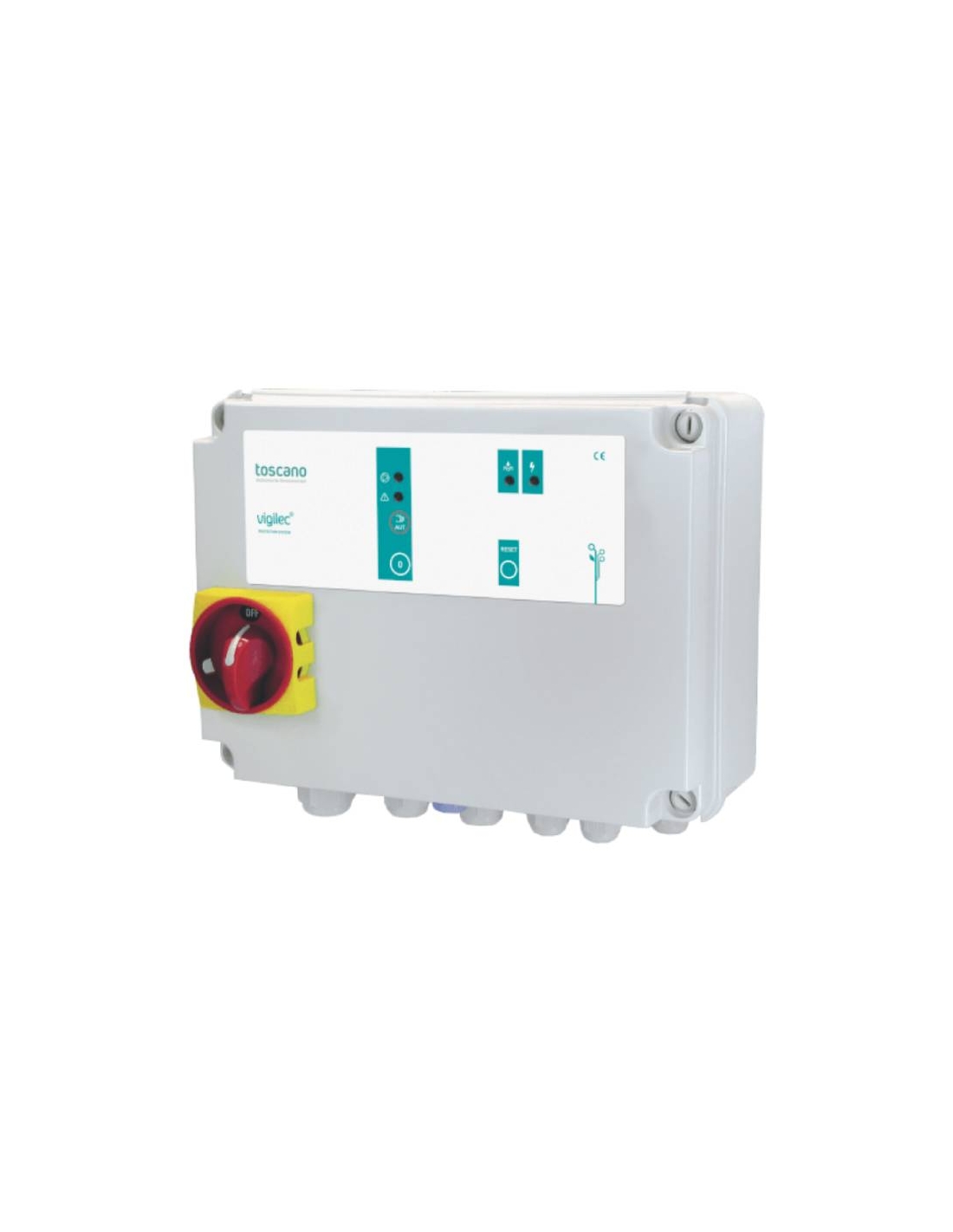

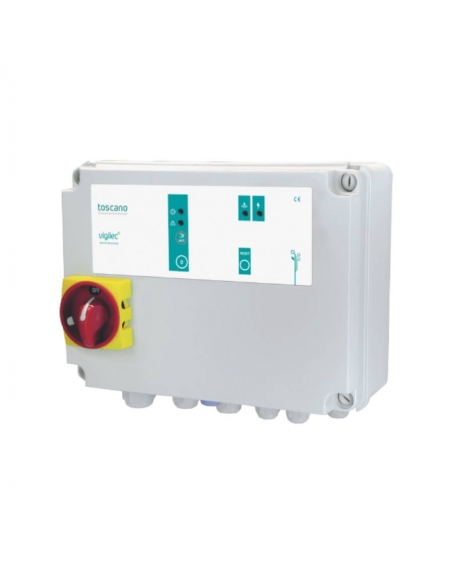

Tableau de commande V1B pour 1 pompe monophasée/triphasée à flotteur - TOSCANO

467,18 € TTC

386,10 € HT

Panneau compact de commande et de protection pour 1 appareil monophasé ou triphasé pompe jusqu'à 12A, alimentation 230/400Vac (sélectionnable) . Réglage de la surcharge, système anti-grippage de pompe, protection contre les défaillances de phase, contrôle du haut niveau par des bouées, protection de la température de pompe par entrée Klixon, sortie d'alarme indépendante du haut niveau par contact sans tension et alarme générale


Numéro de pièce : V1B




Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées

Pas encore de questions, laissez les premières !

Panneau compact de commande et de protection pour 1 appareil monophasé ou triphasé pompe jusqu'à 12A, alimentation sélectionnable 230Vac ou 400Vac. Au moyen d'un relais intégré, il permet le réglage manuel du courant maximal pour la protection de pompe contre la surcharge, ainsi que la protection contre les défaillances de phase (pompes triphasées), le système anti-grippage, le contrôle du niveau au moyen de bouées, la protection de la température de pompe par l'entrée Klixon (arrêt en cas de chauffage excessif), la sirène d'alarme de haut niveau, la sortie d'alarme de haut niveau à contact libre de tension et l'alarme générale.


La face avant du panneau comporte un tableau avec des voyants lumineux de fonction ou d'alarme (tension d'alimentation du panneau, pompe en fonctionnement, alarme due à une défaillance du pompe, alarme de niveau élevé), ainsi que des boutons-poussoirs pour le démarrage et l'arrêt du pompe et un bouton de réinitialisation qui permet de réinitialiser l'unité après une alarme de surcharge. Il dispose d'un interrupteur de coupure de charge pour l'arrêt forcé qui arrête le moteur et ne permet en aucun cas de le démarrer.

Fonctionnement automatique de pompe selon les valeurs et les protections établies ou fonctionnement manuel qui provoque le fonctionnement forcé de pompe, tandis que la protection thermique de pompe reste active. L'équipement offre deux contacts hors tension, l'un pour la signalisation ou l'activation de l'alarme en raison d'un saut thermique ou d'un niveau élevé et l'autre pour la sirène de niveau élevé qui est activée en même temps que la sirène de l'équipement lui-même.

Il permet la protection thermique de pompe de sorte qu'en cas de surcharge ou de défaillance de l'une des phases (pompes triphasées), le saut thermique de celle-ci se produit 7 secondes après la détection de l'anomalie, ainsi que la protection contre le grippage des pompes de sorte que lorsqu'elles sont en état automatique, l'équipement applique une seconde de fonctionnement toutes les 23 heures d'inactivité, afin d'éviter le grippage et la détérioration dans les longues périodes de repos.

Si le moteur est équipé d'un thermocontact Klixon, il peut être connecté aux bornes incluses dans le panneau de commande de sorte qu'en cas de chauffage excessif du moteur, l'unité s'arrêtera pour cause de défaillance thermique, la protégeant à tout moment contre la surchauffe.


Fonctionnement :




La bouée d'alarme de niveau élevé activera la pompe en cas de défaillance des autres bouées. De même, la défaillance d'une bouée permet à son supérieur immédiat d'intervenir.



Caractéristiques :

  • Fabricant Toscano
  • Référence : V1B
  • Contrôle et protection d'un pompe au moyen de trois bouées
  • Bitension 230/400Vac
  • Relais de surcharge électronique réglable de 0 à 13A
  • Protection contre les défaillances de phase
  • Système anti-brouillage pompe
  • Sirène d'alarme de haut niveau : Contact libre de tension ou 230 Vac (option sur demande)
  • Interrupteur de rupture de charge
  • Déconnecteur avec magnétothermique calibré
  • Contacteur de puissance
  • Système de sécurité en cas de défaillance d'une bouée
  • Bouton MAN-0-AUT pour le fonctionnement automatique (selon les contrôles et les protections établies) ou manuel du pompe (fonctionnement forcé du pompe, tandis que les protections contre les surcharges et les sous-charges restent actives) et l'arrêt (arrête le moteur et ne lui permet en aucun cas de démarrer
  • )
  • Témoins lumineux de tension, de niveau élevé, de fonctionnement et de surcharge
  • Bouton de réinitialisation de l'alarme de surcharge (RESET)
  • Sortie de commande pour sirène externe.
  • Sortie de contact d'alarme pour pompe et alarme de niveau élevé
  • Entrée pour le thermocontact klixon du moteur (uniquement pour le modèle 3-float)
  • Tous les éléments de commande à 12/24 V pour une sécurité accrue
  • Presse-étoupe haute protection



Caractéristiques techniques :

  • Tension d'alimentation : 230/400Vac (sélectionnable) - 50/60Hz
  • Variation de tension admise : +10% - 15%
  • Courant maximum : 12A AC3
  • Réglage de la surcharge : 0 - 13A
  • Réglage de la sous-charge :
  • Tension du flotteur : 12/24V
  • Connexion de la sortie d'alarme de niveau élevé : contact NO
  • Connexion d'entrée (puissance) : Directement sur le disjoncteur
  • Connexion de sortie (moteur) : Directement au contacteur 4 mm2
  • Fixation : montage mural par fourches ou griffes de serrage
  • Température de travail : -10 +55ºC
  • Degré de protection : IP56
  • Dimensions : 220 x 300 x 120 mm
  • Poids : 2,5 Kg



Connexion :









Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
