Panneau de protection ECO-DC-INV-S 5 chaînes / 5 MPPT avec sectionneur par chaîne - TOSCANO

1 196,16 € TTC

988,56 € HT

Panneau de protection pour installations photovoltaïques, 5 strings / 5 MPPT.

Le modèle ECO-DC-INV-S incorpore pour chaque branche : interrupteur de coupure, protection contre les surtensions transitoires DC et base de fusible + fusible 15A. Maximum 1000VDC. Degré de protection IP65.

Ref. No. : DC55FS6310P

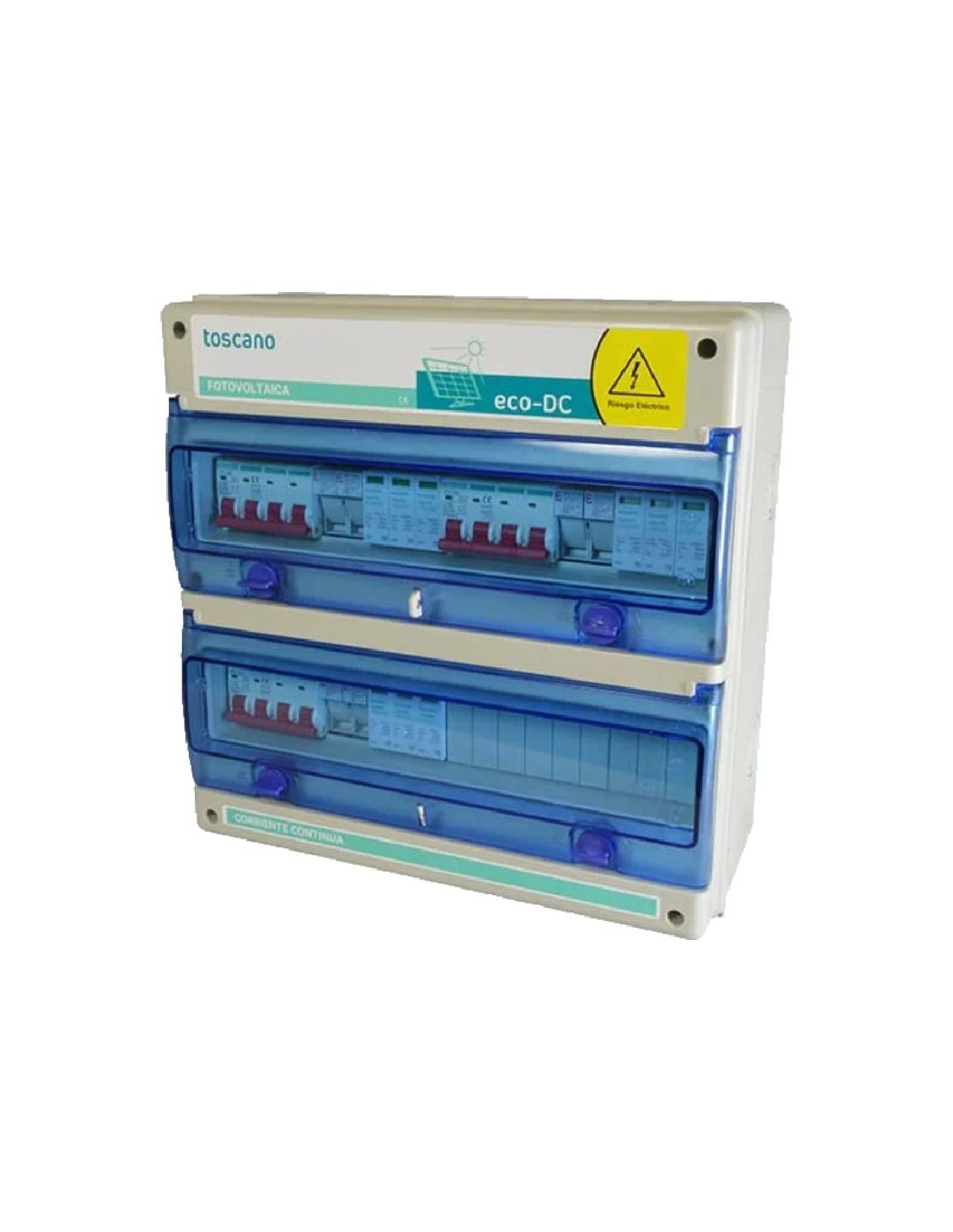

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Panneau de déconnexion et de protection contre les surtensions transitoires des systèmes de production d'énergie photovoltaïque à 5 branches et des 5 régulateurs MPPT utilisés pour transformer le rayonnement solaire en énergie électrique.


Les panneaux ECO-DC-INV-S, déjà câblés et prêts à être installés, protègent la ligne reliant les panneaux photovoltaïques à l'onduleur DC/AC de l'installation. Ils conservent le même nombre d'entrées que le nombre de sorties des branches. Chacune des chaînes est protégée par un porte-fusible de 1000Vdc et un fusible de 15A, un sectionneur pour chaque sortie MPPT et des parafoudres Vdc.

Les parasurtenseurs incorporés dans l'ECO-DC-INV-S ont été développés pour protéger contre les décharges et les surtensions causées par la foudre sur le côté DC de ces systèmes. La protection consiste en trois étages de varistances équipées de déconnecteurs thermiques qui indiquent par une fenêtre la défaillance de l'élément. Il y a une sortie à distance (contact ).





Note : Schéma représentatif d'une installation avec 2 strings et 2 MPPT


Norme réglementaire :

  • EN 20460-7-712
  • EN 60269-6
  • EN 60947-3
  • EN 50539-11 EN 50539-11



Caractéristiques générales :

  • Fabricant : Toscano
  • N° de réf. : DC55FS6310P
  • Entrée-Sortie : 5 strings / 5 MPPT
  • Tension nominale (Unpv) : 1000Vdc
  • Nombre de sectionneurs : 5x63A
  • Courant maximum : 25Adc (par string)
  • Tension maximale DC+/DC- (Ucpv) : 1500Vdc
  • Courant de décharge nominal 8/20 (In) : 20kA
  • Courant de décharge max. (Imax) : 40kA
  • Niveau de protection (Up) : ≤ 3,4
  • Temps de réponse (ta) : ≤ 25nS
  • Degré de protection : IP65
  • Température de fonctionnement : -5º...+40oC
  • Dimensions : 362 x 500 x 160mm


Connexion :




Note : Schéma de câblage représentatif pour une installation avec 3 strings et 3 MPPT




Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.
