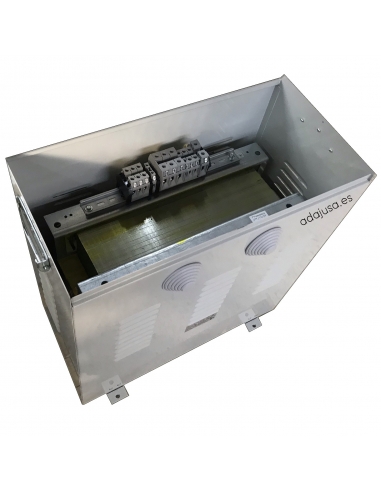

Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja
Transformateur triphasé 1 KVA ultra isolation avec carcasse
Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja
Transformateur triphasé 1 KVA ultra isolation avec carcasse

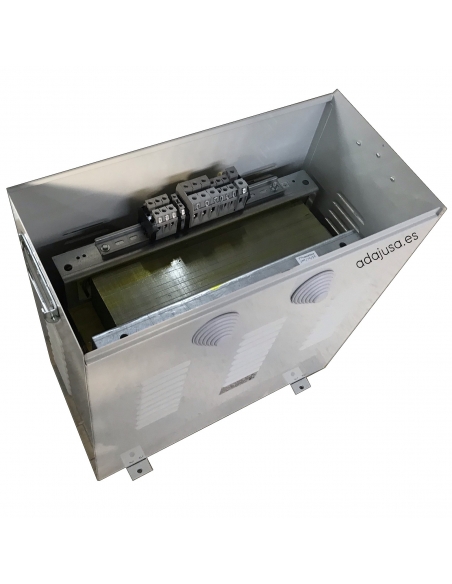

Transformateur triphasé-monophasé 1 KVA 400/230Vac avec carcasse

Matériel de fabrication spécial
328,63 € TTC

273.86 HT

TRTM1

Transformateur triphasé-monophasé 1kVA, avec carcasse métallique IP23, permet d'adapter les lignes triphasées aux lignes monophasées et les tensions de 400Vac à 230Vac. Il assure une séparation galvanique.

Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée.

Référence : TRTM1

Esquema_Transformador_trifasico_monofasico

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

3 questions sur le produit
Confidentialité
Expéditions
Retour


Adaptateur de transformateur pour lignes triphasées 400Vac vers lignes monophasées 230Vac, séparation galvanique, type sec.

Distribution de phase de 50%-25%-25% de charge. Ils sont fournis dans une boîte métallique qui offre un degré d'isolation IP-23, connexion au moyen de bornes.

Fabriqués avec des tôles magnétiques à faible perte offrant des performances élevées.

Attention : Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée.

Caractéristiques techniques :


  • Référence : TRTM1
  • Tension primaire : triphasée 400Vac
  • Tension secondaire : monophasé 230Vac
  • Puissance : 1KVA
  • Fréquence : 50/60Hz
  • Bobinages : Classe thermique N 200ºC
  • Tension d'essai : 5KV entre les enroulements et 3KV entre les enroulements et la terre
  • Isolation : Classe thermique F 155ºC et H 180ºC
  • Protection : IP-23 (carcasse métallique)
  • Température ambiante : TA=25ºC
  • Refroidissement : ANAN (Air naturel)
  • Certificat : UNE-EN 61558, UNE-EN 60076

Dimensiones_transformador_trifasico_monofasico

Le transformateur est fourni sans aucun type de protection contre les surcharges, il est obligatoire de les installer pour éviter de surcharger le transformateur. La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Questions

Question
Trasformatore da trifase a monofase 1 KVA 400/230Vac con custodia cod. TRTM1 , quanto pesa?
Réponse
Gentile Cliente,

Il peso approssimativo è di 30 chili

Ti auguro il meglio
ADAJUSA
Andrea Guidi sur 04/12/2024 09:56:26
Question
Com estes transformador consigo ligar uma máquina trifasica numa instalação monofásica?
Obrigado
Cumprimentos
Réponse

Bom dia,

Este transformador permite a adaptação de linhas trifásicas para monofásicas e tensões de 400Vac a 230Vac.

Mas se a sua máquina for trifásica e necessitar de tensão trifásica para o seu funcionamento, não funcionará com tensão monofásica.


Saudações

ADAJUSA

Bruno Marques sur 02/09/2024 22:18:58
Question
Pouvez vous me renseigner sur ce type de transformateur: et principe de fonctionnement par rapport au réseau triphasé et quel genre de déphasage entre primaire et secondaire, quel genre d'onde sur la tension secondaire? Merci de vos réponses Cordialement A.ilardo
Réponse
Bonjour,

https://adajusa.fr/fr/transformateurs-triphases-monophases/8930-transformateur-triphase-monophase-1-kva-400-230vac-avec-boitier-8435532889304.html

Ce transformateur supporte une charge de 700 W, le fabricant indique qu'il faut dimensionner 20% de la charge maximale à laquelle il doit être soumis, donc il ne doit pas être soumis à une charge supérieure à 560 W. A la sortie du transformateur, il faut installer un élément de coupure conforme au courant maximal qu'il est capable de supporter.
Distribution des phases d'une charge de 50%-25%-25%.

Un transformateur triphasé-monophasé est un dispositif qui prend une entrée triphasée et produit une sortie monophasée. Dans ce type de transformateur, il n'y a pas de décalage d'angle entre le primaire et le secondaire, puisqu'il convertit un système triphasé en un système monophasé.

Quant au type de forme d'onde au secondaire, il dépend de la nature de la charge et de la qualité de conception du transformateur. Dans des conditions idéales et avec une charge purement résistive, la sortie sur le secondaire sera une onde sinusoïdale monophasée, similaire à celle d'une alimentation électrique monophasée conventionnelle. Toutefois, si la charge est inductive ou capacitive, il peut y avoir des distorsions dans la forme d'onde.

En résumé, dans un transformateur triphasé-monophasé, il n'y a pas de décalage angulaire entre le primaire et le secondaire, puisqu'il s'agit d'une conversion de système. La forme d'onde sur le secondaire dépend de la charge et d'autres facteurs, mais dans l'idéal, il s'agit d'une onde sinusoïdale monophasée.


Vérifiez toutefois qu'elle correspond à vos spécifications.

Cordialement
ange sur 19/10/2023 11:48:09

Question sur le produit

* Champs obligatoires
(lire)

Responsable : ADAJUSA (CONSTRUCCIONES PBR, S.L.), finalité : Répondre aux demandes d'information, légitimité : consentement de l'intéressé, destinataires : les données ne seront pas communiquées à des tiers, droits : Accéder, rectifier et supprimer les données, ainsi que d'autres droits, comme expliqué dans les informations complémentaires. (lire)

14 autres produits de la même catégorie :

Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 16 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM16
1 216,80 € (1 014,00 € HT)
Transformateur triphasé-monophasé 16kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de pièce :...
Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 25 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM25
1 830,41 € (1 525,34 € HT)
Transformateur triphasé-monophasé 25kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de pièce :...
Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 8 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM8
743,59 € (619,66 € HT)
Transformateur triphasé-monophasé 8kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de pièce :...
Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 3 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM3
453,43 € (377,86 € HT)
Transformateur triphasé-monophasé de 3,15 kVA avec carcasse métallique IP23, permettant d'adapter les lignes triphasées aux lignes monophasées et les tensions de 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée....
Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 2 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM2
348,41 € (290,34 € HT)
Transformateur triphasé-monophasé 2kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Référence : TRTM2...
Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 20 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM20
1 612,01 € (1 343,34 € HT)
Transformateur triphasé-monophasé de 20kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de...
Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 10 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM10
1 076,40 € (897,00 € HT)
Transformateur triphasé-monophasé 10kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de pièce :...
Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 6 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM6
634,39 € (528,66 € HT)
Transformateur triphasé-monophasé de 6,3 kVA avec carcasse métallique IP23, permettant d'adapter les lignes triphasées aux lignes monophasées et les tensions de 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée....
Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 12 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM12
1 154,40 € (962,00 € HT)
Transformateur 12,5kVAtriphasé-monophasé avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure la séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Référence :...
Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 40 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM40
2 287,99 € (1 906,66 € HT)
Transformateur triphasé-monophasé 40kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de pièce :...
Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 2,5 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM2,5
380,64 € (317,20 € HT)
Transformateur triphasé-monophasé 2,5kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Référence :...
Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 31 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM31
2 007,19 € (1 672,66 € HT)
Transformateur triphasé-monophasé 31,5kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure la séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Référence :...
Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230-400V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 4 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM4
529,37 € (441,14 € HT)
Transformateur triphasé-monophasé 4kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de pièce :...
Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja Transformador trifásico 400/230V 1 KVA ultra aislamiento con caja 2
Matériel de fabrication spécial
Transformateurs triphasés-monophasés

Transformateur triphasé-monophasé 5 KVA 400/230Vac avec carcasse

Generico-SEV
TRTM5
582,41 € (485,34 € HT)
Transformateur 5kVAtriphasé-monophasé avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique. Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée. Numéro de pièce :...

Les clients qui ont acheté ce produit ont également acheté:

Disjoncteur bipolaire 10A OMU adajusa OMB06210C
Disjoncteurs magnéto-thermiques 2 pôles

Disjoncteur magnéto-thermique 2 pôles 10A courbe C – OMU

OMU System
OMB06210C
4,88 € (4,07 € HT)
Disjoncteur magnéto-thermique 2 pôles 10A courbe C, pour protection contre courts-circuits et surcharges sur installations monophasées ou biphasées. Avec un pouvoir de coupure attribué de 6000A. Protection active avec indication individuelle de l’état. Protège les deux conducteurs. Peut s’utiliser sur installations et montages jusqu’à 500Vca....

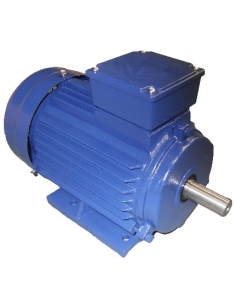

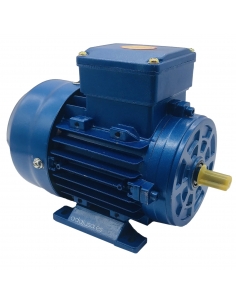

Moteur triphasé 0,37Kw/0,5CV 230/400V 1500 tr/min IE1 Bride B3 Pattes Moteur triphasé 0,37Kw/0,5CV 230/400V 1500 tr/min IE1 Bride B3 Pattes 2
Moteurs électriques triphasés 1500tr/min bride B3 (Pattes) IE1, IE2, IE3

Moteur triphasé 0,37Kw/0,5CV 230/400V 1500 tr/min IE1 Bride B3 Pattes

Generico-MOT
SS7124B34E1
90,84 € (75,70 € HT)
Moteur électrique triphasé 0,37kW (0,5CV) 230/400V 1500 tr (4 pôles) Bride B3 pattes, carcasse en aluminium. Fabriqué conforme à la norme européenne IEC.  Référence: SS-71M2-4 B3 Tension: 230/400Vac 50/60Hz Nombre de pôles: 4 Vitesse: 1500 tr/min Bride: B3 Pattes Diamètre Axe: 14mm Puissance: 0,37Kw – 0,5Cv Dimension: 71 Efficience...

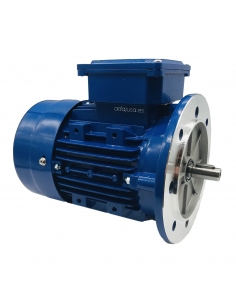

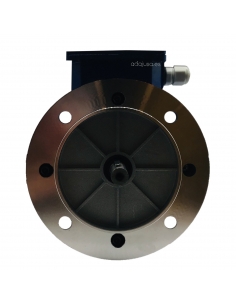

Moteur triphasé 0,37Kw 0,5CV 230/400V 1000 tr/min IE1 Bride B5 carcasse aluminium Moteur triphasé 0,37Kw 0,5CV 230/400V 1000 tr/min IE1 Bride B5 carcasse aluminium 2
Moteurs électriques triphasés 1000 tr/min bride B5 carcasse aluminium IE1, IE2, IE3

Moteur triphasé 0,37Kw 0,5CV 230/400V 1000 tr/min IE1 B5 bride carcasse aluminium

Generico-MOT
SS8016B54E1
134,46 € (112,05 € HT)
Moteur électrique triphasé 0,37kW (0,5CV) 230/400Vac, 1000 tr/min (6 Pôles), bride B5, carcasse en aluminium. Fabriqué selon la réglementation européenne CEI. Référence : SS-80M1-6 B5 Tension : 230/400Vac 50/60Hz. Nombre de pôles : 6. Tours : 1000 tr/min . Bride : B5. Diamètre de l'arbre : 19 mm. Diamètre bride : 200 mm. Puissance : 0,37 kW –...
Collier de serrage 200x7,6 | ADAJUSA | prix Collier de serrage 200x7,6 | ADAJUSA | prix 2
Colliers et éléments de fixation

Colliers de serrage 290x3,6 - sachet de 100 unités

TRACON
23XPR
3,52 € (2,93 € HT)
Colliers de serrage 290x3,6 en polyamide 6.6 (nylon) autoextinguible sans halogène, disponibles en blanc et/ou noir. Ils sont fournis en sacs de 100 unités. Ils offrent une grande résistance et un soutien imbattable, avec un impact minimal sur la surface de l'élément fixe.Référence bride couleur naturelle : 230PR bride noire référence : 231PR Image...

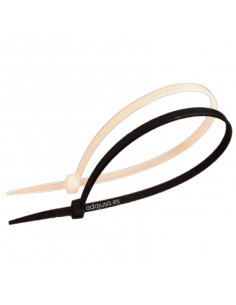

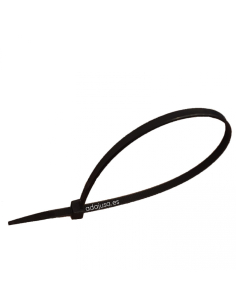

Collier de serrage 100x2,5 | ADAJUSA | prix Collier de serrage 100x2,5 | ADAJUSA | prix 2
Colliers et éléments de fixation

Colliers de serrage 98x2,5 - sachet de 100 unités

TRACON
12XPR
1,43 € (1,19 € HT)
Colliers de serrage 98x2,5 en polyamide 6.6 (nylon) autoextinguible sans halogène, disponibles en blanc et/ou noir. Ils sont fournis en sacs de 100 unités. Ils offrent une grande résistance et un soutien imbattable, avec un impact minimal sur la surface de l'élément fixe.Référence bride couleur naturelle : 120PR bride noire référence : 121PR Image...

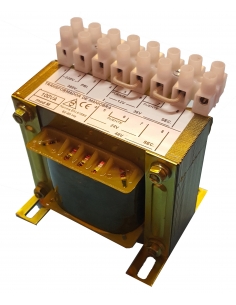

Transformateur 200VA E:230/400V S:12/24/36/48 IP-00 Transformateur 200VA E:230/400V S:12/24/36/48 IP-00 2
Transformateurs monophasés

Transformateur 200VA E:230/400V S:12/24/36/48 IP-00

Generico-SEV
M-200
74,48 € (62,07 € HT)
Transformateur de contrôlemonophasé pour la commande, le contrôle et l'utilisation générale. La puissance du transformateur est de 200VA, le degré de protection du transformateur est IP-00. Cette gamme de transformateurs a quatre tensions de sortie 12,24,36 ou 48V, chacune d'entre elles pouvant être sélectionnée au moyen des cavaliers fournis.Référence :...

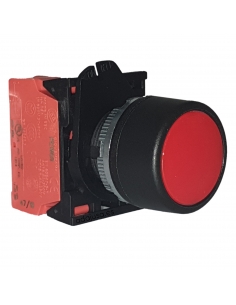

Bouton poussoir rouge contact fermé (NC) complet - Giovenzana
