Transformateur triphasé-monophasé 10 KVA 400/230Vac avec carcasse

Matériel de fabrication spécial
1 076,40 € TTC

897,00 € HT

TRTM10

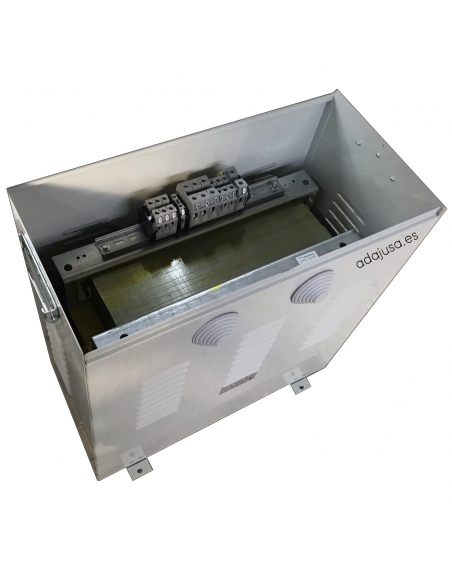

Transformateur triphasé-monophasé 10kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique.

Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée.

Numéro de pièce : TRTM10

Esquema_Transformador_trifasico_monofasico

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

7 questions sur le produit
Confidentialité
Expéditions
Retour


Adaptateur de transformateur pour lignes triphasées 400Vac vers lignes monophasées 230Vac, isolation galvanique, type sec.

Distribution de phase de 50%-25%-25% de charge. Ils sont fournis dans une boîte métallique qui offre un degré d'isolation IP-23, la connexion se faisant au moyen de bornes. Il n'y a pas de circuit de protection contre les surcharges.

Fabriqués avec des tôles magnétiques à faible perte et avec des enroulements de fil de cuivre, ce qui leur confère des performances élevées.

Attention : Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée.

Caractéristiques techniques :

  • Fabricant/fournisseur : Sevein
  • Référence : TRTM10
  • Tension primaire : Triphasée 400Vac.
  • Tension secondaire : Monophasé 230Vac.
  • Puissance : 10KVA.
  • Fréquence : 50/60Hz.
  • Bobinages : Classe thermique N 200ºC.
  • Tension d'essai : 5KV entre les enroulements et 3KV entre les enroulements et la terre.
  • Isolation : Classe thermique F 155ºC et H 180ºC.
  • Protection : IP-23 (carcasse métallique).
  • Température ambiante : TA=25ºC.
  • Refroidissement : ANAN (Air naturel).
  • Certification : UNE-EN 61558, UNE-EN 60076.

Dimensiones_transformador_trifasico_monofasico

Le transformateur est fourni sans aucun type de protection contre les surcharges, il est obligatoire de les installer pour éviter de surcharger le transformateur. La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Questions

Question
können Sie mir bitte den Schaltplan zu diesem Produkt zusenden.
Réponse

Sehr geehrter Kunde,

vielen Dank für Ihre Anfrage.

Bezüglich des Transformators Drehstrom auf Einphasenstrom, 10 kVA, 400/230 V, mit Schutzgehäuse, teilen wir Ihnen mit, dass alle verfügbaren Informationen direkt auf unserer Webseite veröffentlicht sind.

Der Schaltplan (elektrisches Anschlussdiagramm) ist in der Produktbeschreibung enthalten, sofern vom Hersteller bereitgestellt. Falls Sie eine bestimmte Anschlussfrage haben, helfen wir Ihnen gerne weiter.

⚠️ Wichtiger Hinweis:
Alle unsere Produkte sind für den professionellen Einsatz bestimmt und dürfen nur von qualifiziertem Fachpersonal installiert werden. Bitte stellen Sie sicher, dass der Transformator zu Ihrer Anwendung passt, bevor Sie eine Bestellung aufgeben.

Mit freundlichen Grüßen
Adajusa
https://adajusa.de

Norbert sur 14/07/2025 08:16:18
Question
I would like to know about the grounding of this transformer.
How can I connect the ground of my equipment to the secondary coil.
Réponse

Dear customer,

Thank you for your message.

The transformer you refer to is a three-phase to single-phase transformer (10 kVA, 400 V to 230 V), enclosed in a metal protective box. The secondary side (230 V) does not include an integrated neutral-to-earth connection, which means that the grounding arrangement must be completed externally according to the installation's requirements.

If your equipment requires grounding, you can do the following:

  • Connect the protective earth (PE) wire of your equipment directly to the ground terminal (usually marked) inside the transformer enclosure.

  • If a TN or TT system is needed, you may need to create a local earth reference by connecting the negative or midpoint of the secondary (depending on wiring) to ground — this must always be performed and validated by a qualified electrician in accordance with local regulations.

⚠️ All electrical equipment must be installed by qualified personnel. The final grounding configuration must be designed according to your installation's electrical code and safety requirements.

Please feel free to contact us if you need further assistance.

Best regards,
ADAJUSA
adajusa.com

Asyraff Zulkifli sur 09/05/2025 11:22:10
Question
Bonjour, j'essaie de créer un nouveau système de production électrique.
Pour le modèle
- "Transformateur triphasé-monophasé 10 KVA 400/230Vac avec carcasse"
Les 10KVA et le maximum au primaire ? Où c'est le maximum que le secondaire peut donné avant de se détruire ?
Réponse

Bonjour,

Ce transformateur permet de passer d'une tension triphasée de 400V à une tension monophasée de 230V, pour alimenter une charge en sortie de maximum 10kVA.


Salutations

ADAJUSA

Jason sur 30/01/2025 21:38:04
Question
Wie verhält sich die Spannung im Sekundärkreis, wenn im Primärkreis eine Phase ausfällt ?
Réponse

Guten Morgen,

Die Kurzschlussspannung entspricht nicht den Erwartungen der Platine. Der Transformator ist so ausgelegt, dass die drei Phasen am Eingang eintreten


Grüße

ADAJUSA

Ralf Otto sur 21/06/2024 12:33:08
Question
Este convertidor utiliza en la misma proporcion las tres fases ?
Réponse
Buenos días,

Como puede apreciar en la ficha técnica del producto, el reparto de de fases de 50%-25%-25% de carga.

https://adajusa.es/es/transformadores-trifasicos-monofasicos/8938-transformador-trifasico-a-monofasico-10-kva-400230vac-con-caja-8435532889380.html


Un saludo

ADAJUSA
jose luis minguez arellano sur 19/12/2023 09:55:04
Question
Bonjour,
J'ai dans ma maison un tableau électrique triphasé 3x380V+N d'une puissance de 9kVA. Je souhaiterais utiliser votre transformateur afin d'être sûre que ma consommation est bien équilibrée (mon idée et de brancher le transformateur directement au disjoncteur principal en triphasé, puis du transformateur arriver sur mon tableau électrique en mono-phasé).

Pourriez-vous s'il vous plaît me communiquer un schéma de câblage de protection (avec les dispositifs assurant la protection de ce transformateur)?

Je vous remercie beaucoup pour votre aide et reste à votre disposition pour toute question.

Très cordialement,
Abdellah Lahouaoui
Réponse
Bonjour.

Un transformateur triphasé-monophasé de 10 KVA supporte une charge de 7 KW, sur la base de ces données et comme la sortie est monophasée à 230 Vac, on peut calculer le courant maximum qu'il peut supporter. Un élément de coupure doit être installé à la sortie en fonction de ce courant afin qu'en cas de dépassement, cet élément se déclenche et protège le transformateur contre les surcharges.

Les produits que nous fournissons sont destinés aux professionnels, nous n'envoyons pas de schémas d'installation de ces équipements. En cas de doute, contactez un service professionnel dans votre région. Toutefois, veuillez vérifier qu'il répond à vos spécifications.

Cordialement
Abdellah sur 31/10/2023 15:29:00
Question
Boa noite, este transformador 3 fases para mono, os hz de saída são 50hz? Obrigado
Réponse

Bom Dia,

O transformador é válido para 50/60Hz.
Este equipamento apenas transforma tensões, mas mantém a mesma frequência na entrada e na saída

Uma saudação

ADAJUSA

Rui Duarte sur 11/12/2022 00:40:26
