Transformateur triphasé-monophasé 4 KVA 400/230Vac avec carcasse

Matériel de fabrication spécial

529,37 € TTC

441.14 HT

TRTM4

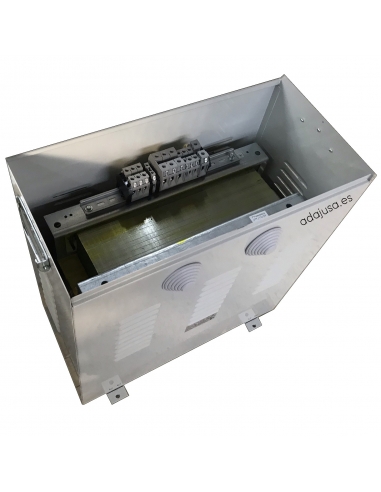

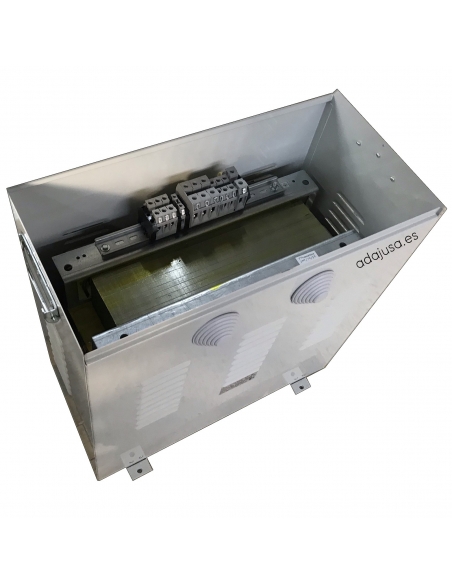

Transformateur triphasé-monophasé 4kVA avec carcasse métallique IP23, permet l'adaptation des lignes triphasées aux lignes monophasées et des tensions 400Vac à 230Vac. Il assure une séparation galvanique.

Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée.

Numéro de pièce : TRTM4

Esquema_Transformador_trifasico_monofasico

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

2 questions sur le produit

Confidentialité

Expéditions

Retour

Description
Questions

Adaptateur de transformateur pour lignes triphasées 400Vac vers lignes monophasées 230Vac, séparation galvanique, type sec.

Distribution de phase de 50%-25%-25% de charge. Ils sont fournis dans une boîte métallique qui offre un degré d'isolation IP-23, connexion au moyen de bornes. Ils n'intègrent pas de circuit de protection contre les surcharges.

Fabriqués avec des tôles magnétiques à faible perte et avec des enroulements de fil de cuivre, ce qui leur confère un rendement élevé.

Attention : Ce type de transformateur n'est pas réversible, c'est-à-dire qu'il ne peut pas transformer une ligne monophasée en ligne triphasée.

Caractéristiques techniques :

Référence : TRTM4
Tension primaire : triphasée 400Vac.
Tension secondaire : monophasé 230Vac.
Puissance : 4KVA.
Fréquence : 50/60Hz.
Bobinages : Classe thermique N 200ºC.
Tension d'essai : 5KV entre les enroulements et 3KV entre les enroulements et la terre.
Isolation : Classe thermique F 155ºC et H 180ºC.
Protection : IP-23 (carcasse métallique).
Température ambiante : TA=25ºC.
Refroidissement : ANAN (Air naturel).
Certification : UNE-EN 61558, UNE-EN 60076

Dimensiones_transformador_trifasico_monofasico

Le transformateur est fourni sans aucun type de protection contre les surcharges, il est obligatoire de les installer pour éviter de surcharger le transformateur. La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Questions

Question

bonjour,
1. pourriez vous me préciser la signification de la répartition 50-25-25 ?
2. Je dispose d'un générateur triphasé avec une sortie en triangle. Pourriez vous me confirmer que ce produit est compatible du triphasé en triangle ?
En vous remerciant, très cordialement, E Fassy

Réponse

Cher client,

Nous vous remercions pour votre demande.

Concernant votre question, nous vous informons de ce qui suit :

1. À propos de la répartition 50-25-25 :

Ce transformateur est conçu pour fournir une sortie monophasée de 230 V (phase + neutre) à partir d’une entrée triphasée de 400 V (entre phases).

La répartition 50-25-25 fait référence à la manière dont la charge est répartie entre les phases à l’entrée :

50 % de la puissance est prélevée sur une phase principale.
Les 50 % restants sont répartis de manière égale (25 % + 25 %) sur les deux autres phases.

Ce système permet un meilleur équilibrage de la charge triphasée lorsqu’un transformateur monophasé est connecté à un réseau triphasé.

2. Concernant la compatibilité avec un générateur en triangle (Δ) :

Oui, ce transformateur est compatible avec les générateurs triphasés en configuration triangle, à condition que la tension entre phases soit de 400 V.

Il ne nécessite pas de neutre à l’entrée, uniquement deux phases avec 400 V entre elles. Par conséquent :

✅ Si votre générateur triphasé en triangle fournit 400 V entre phases, vous pouvez utiliser ce transformateur sans problème.
⛔ Si le générateur fournit une autre tension (par exemple 230 V entre phases), ce modèle ne serait pas compatible.

Si vous souhaitez confirmer la tension de sortie de votre générateur ou avez toute autre question concernant l’installation, nous serons ravis de vous aider.

Tous nos produits sont destinés à un usage professionnel et doivent être installés par du personnel qualifié. Veuillez vérifier avant de passer commande que le produit correspond à vos besoins.

Cordialement,
Adajusa

Eddie sur 09/07/2025 23:56:55

Question

Bonjour, je souhaiterai connaitre la puissance de perte absorbé par ce transformateur en fonctionnement . Transformateur triphasé à monophasé 4 KVA 400/230Vac Salutations N. Bel

Réponse

En ce qui concerne votre question, nous imaginons que vous faites référence aux pertes. Cela ne dépend pas du transformateur, cela dépend de la charge, un transformateur dans le vide a une perte de 3 à 4% en résistif pur, et selon la charge varie jusqu'à 20%. Si ce ne sont pas les données auxquelles vous faites référence, pourriez-vous préciser un peu plus ce à quoi vous faites référence ? Meilleures salutations

Nicolas sur 07/03/2022 15:08:43
