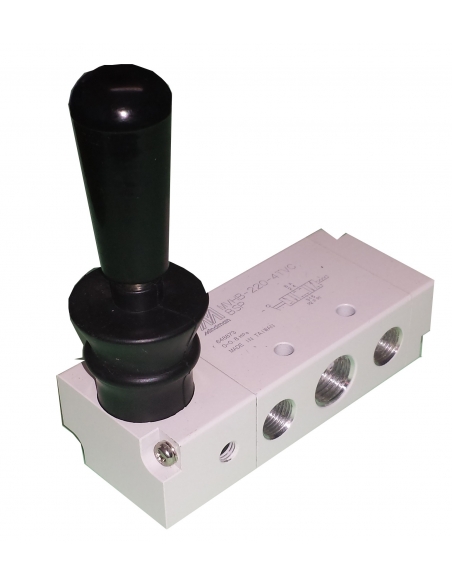

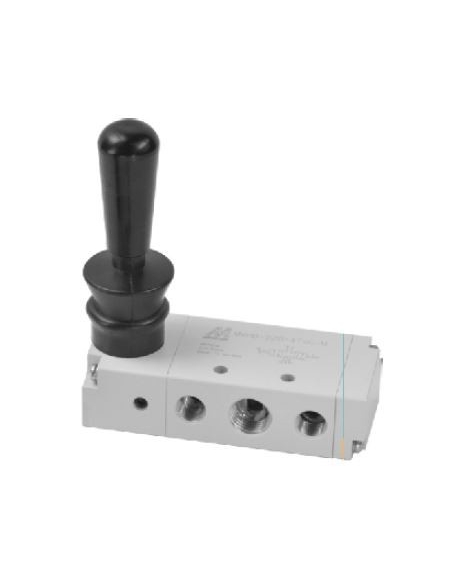

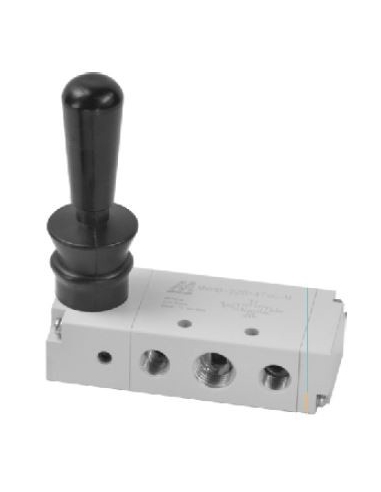

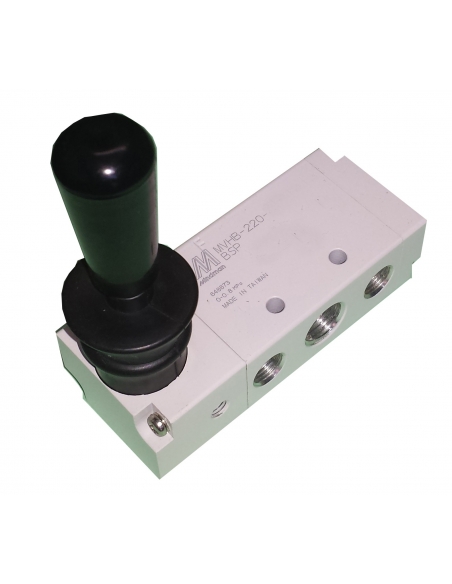

Vanne 1/4 5 voies 3 positions retour par ressort c.e.- Mindman

Vanne 1/4 actionnée manuellement par levier à 3 positions, rappel par ressort, centres d'échappement, pour la commande de vérins à double effet. La vanne a 3 positions stables, dans l'une d'elles le cylindre avance, dans l'intermédiaire, le cylindre manque de pression (force), et dans l'autre position le cylindre se rétracte.

Il peut également être utilisé comme vanne de dérivation ou de coupure et pour un usage général.

Caractéristiques techniques:

• Fabricant : Mindman .
• Référence : MVHB2204TVRSP.
• Type : 5 voies
• Mode : 3 positions monostable (ressort de rappel), échappement central.
• Type de filetage : G 1/4".
• Type de filetage d'échappement : G 1/8".
• Surface utile : 18 mm2.
• Type de fluide : Air comprimé, avec ou sans lubrification.
• Pression de travail : 0 à 8 kg.
• Température de fonctionnement : -5º à +60º (sans condensation).
• Fixation par vis : 4 trous traversants Ø4.2mm.
• Matériau du corps de vanne : métal.
• Poids : 278g.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
