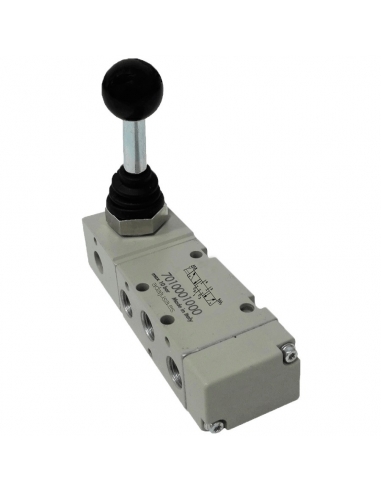

Soupape 1/2 actionnée manuellement par levier à 3 positions, centres d'échappement, rappel par ressort, la vanne est actionnée lorsque le levier est actionné et revient en position de repos lorsque le levier est relâché, pour la commande de vérins à double effet, la vanne a 3 positions, dans l'une d'elles le vérin avance, dans la centrale, le vérin s'arrête mais maintient la pression (force) ne laissant pas s'échapper l'air présent dans ses sorties, et dans l'autre position le vérin se rétracte.
Il peut également être utilisé comme vanne de dérivation ou de coupure et pour un usage général.
Caractéristiques techniques:
- Fabricant : Metal Work .
- Référence : MAV 46 LES OC
- Code : 7030000900.
- Fluide : Air sous pression ou sous vide, avec ou sans lubrification.
- Corps de vanne : aluminium.
- Matériau du coulisseau : Aluminium nickelé.
- Joints : NBR.
- nombre de voies : 5.
- Taille : 1/2".
- Positions : 3 échappement central, rappel par ressort.
- Commande : Par levier.
- Pression de travail : Vide÷10 bar.
- Température : -10÷60ºC.
- Diamètre nominal : 15
- Conductance C (Nl/min bar) : 971,43
- Rapport critique b (bar/bar) : 0,43
- Débit à 6bar ΔP 0.5bar : 3200Nl/min.
- Débit à 6bar ΔP 1bar : 4600 Nl/min.
- Installation : dans n'importe quelle position.
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
