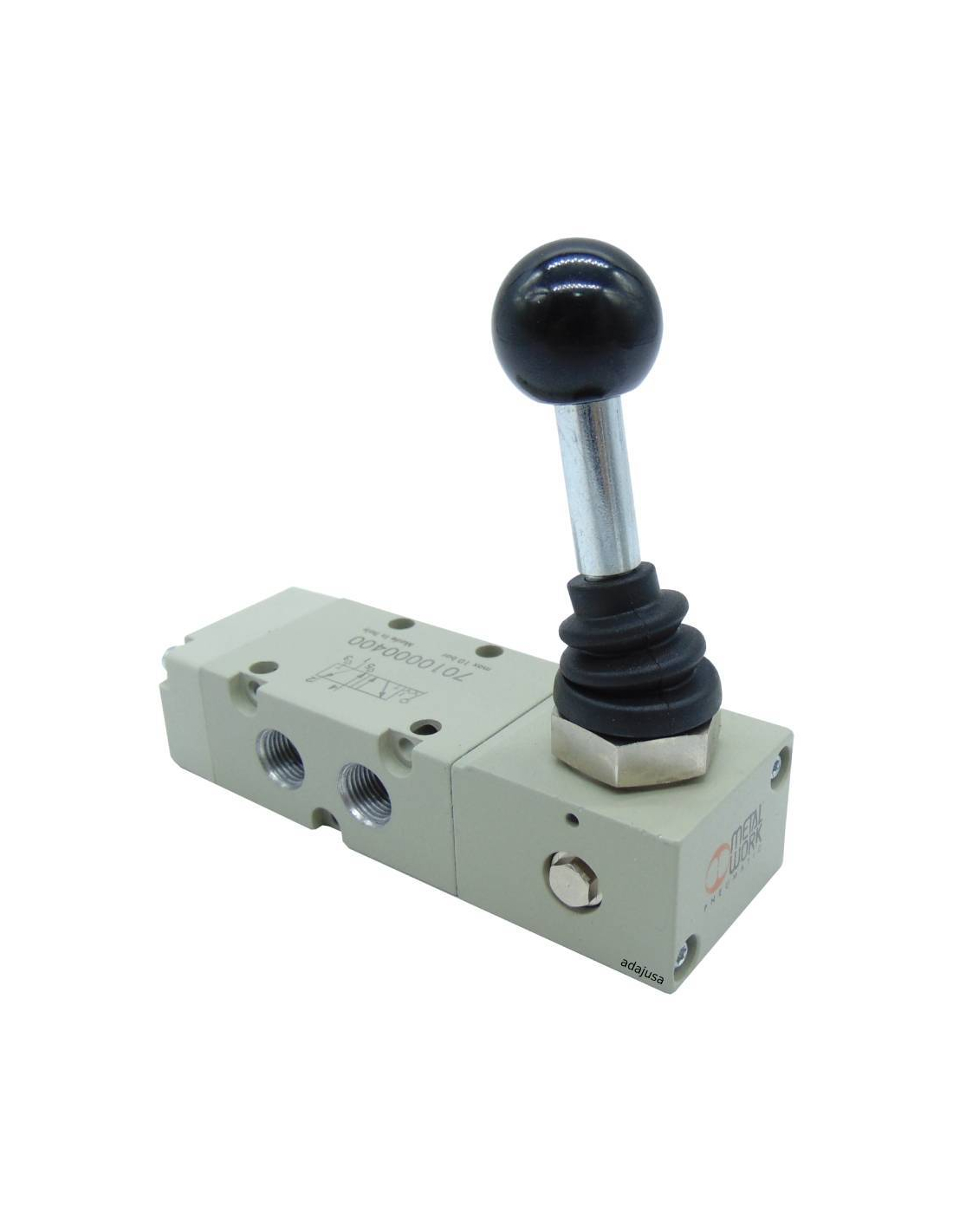

Vanne manuelle à levier 1/4 5/3 fixes centres fermés - Metal Work

Vanne 1/4 actionnée par levier manuel à 3 positions, centre fermé, 3 positions fixes, la vanne change de position lorsque le levier est actionné et reste jusqu'à ce que la position soit modifiée, pour la commande de cylindre à double effet, la vanne a 3 positions, dans l'une d'elles le cylindre avance , dans la centrale, le cylindre s'arrête mais maintient la pression (force) ne laissant pas s'échapper l'air présent dans ses sorties, et dans l'autre position le cylindre se rétracte.

Il peut également être utilisé comme vanne de dérivation ou de coupure et pour un usage général.

Caractéristiques techniques:

• Fabricant : Metal Work .
• Référence : MAV 36 LEO CC.
• Code : 7020000500
• Fluide : Air sous pression ou sous vide, avec ou sans lubrification.
• Corps de vanne : aluminium.
• Matériau du coulisseau : Aluminium nickelé.
• Joints : NBR.
• nombre de voies : 5.
• Taille : 1/4".
• Postes : 3 centres serrés
• Commande : Par levier.
• Pression de travail : Vide÷10 bar.
• Température : -10÷60ºC.
• Diamètre nominal : 7,5
• Conductance C (Nl/min bar) : 264,26
• Rapport critique b (bar/bar) : 0,27
• Débit à 6bar ΔP 0.5bar : 750 Nl/min.
• Débit à 6bar ΔP 1bar : 1100 Nl/min.
• Installation : dans n'importe quelle position.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
