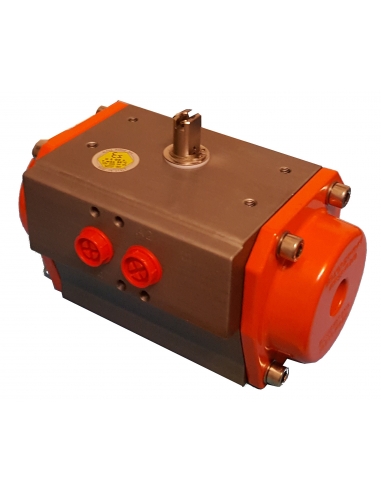

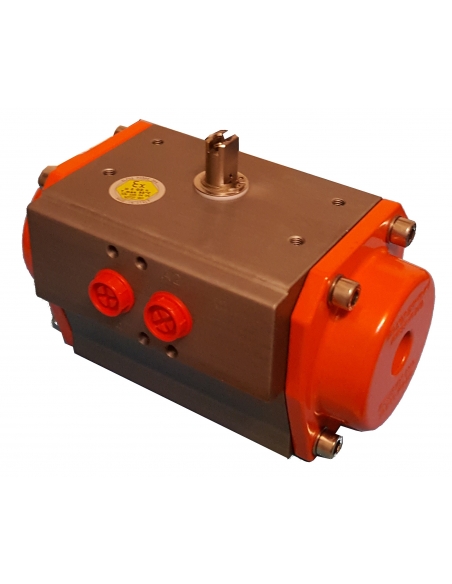

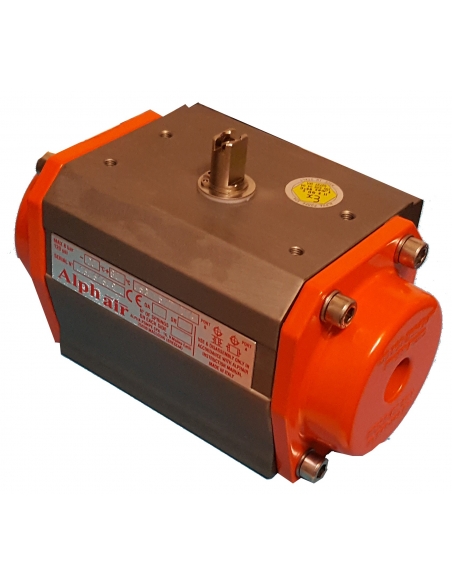

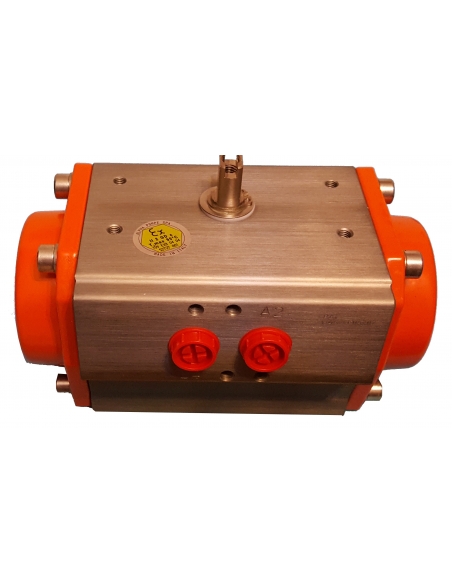

Actionneur rotatif 50 - Metal Work

Actionneur rotatif pneumatique à double effet Ø50, pour actionner des vannes à bille, papillon ou tout autre type, avec ancrage F03 et F05 et angle de rotation de 90º.

L'actionneur peut être facilement couplé à des vannes conformes aux normes ISO 5211 - DIN3337, il peut recevoir des vannes à distance F03 et F05. Les vannes standard NAMUR et les électrovannes peuvent être fixées à l'actionneur pour l'actionnement.

Caractéristiques techniques

• Fabricant/fournisseur : Metal Work
• Référence : W79AC050GQ011DA
• Pression de service :
  • barres : 3 à 8
  • MPa : 0,3 à 0,8
  • psi : 43 à 116
• Température de fonctionnement : -20 ºC à +80 ºC
• Fluide : air filtré sec 20 µm
• Angle de rotation : 90º ±5º
• Connexion mécanique : Type carré
• Usinage pour vanne ou électrovanne sur corps type NAMUR VDI\VDE-3845
• Catégorie ATEX :
  • II 2G Ex h IIC T5 Go
  • II 2D Ex h IIIC T95ºC Db
• Position de montage : Indifférente, la verticale n'est pas recommandée
• Type d'actionneur : Double effet
• Couple nominal à 6 bars 7,6 Nm
• Temps de rotation : 0,5 s

Dimensions:

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
