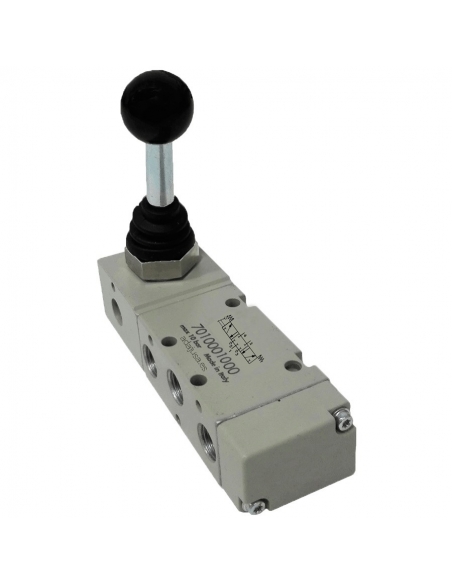

Vanne manuelle à levier 1/2 centres fermés levier à ressort de rappel 90 degrés Metal Work - ADAJUSA
Vanne manuelle à levier 1/2 centres fermés levier à ressort de rappel 90 degrés Metal Work - ADAJUSA

Vanne manuelle à levier 1/2 5/3 centres fermés retour levier par ressort 90 degrés - Metal Work

179,47 € TTC

148,32 € HT

Vanne 1/2 actionnée manuellement par levier. 5 voies 3 positions, centres fermés, ressort de rappel, la vanne s'actionne lorsque le levier est actionné et revient en position de repos lorsque le levier n'est plus actionné, corps métallique. Pour la commande de vérins à double effet.

Référence : 7030001000

logo de travail du métal

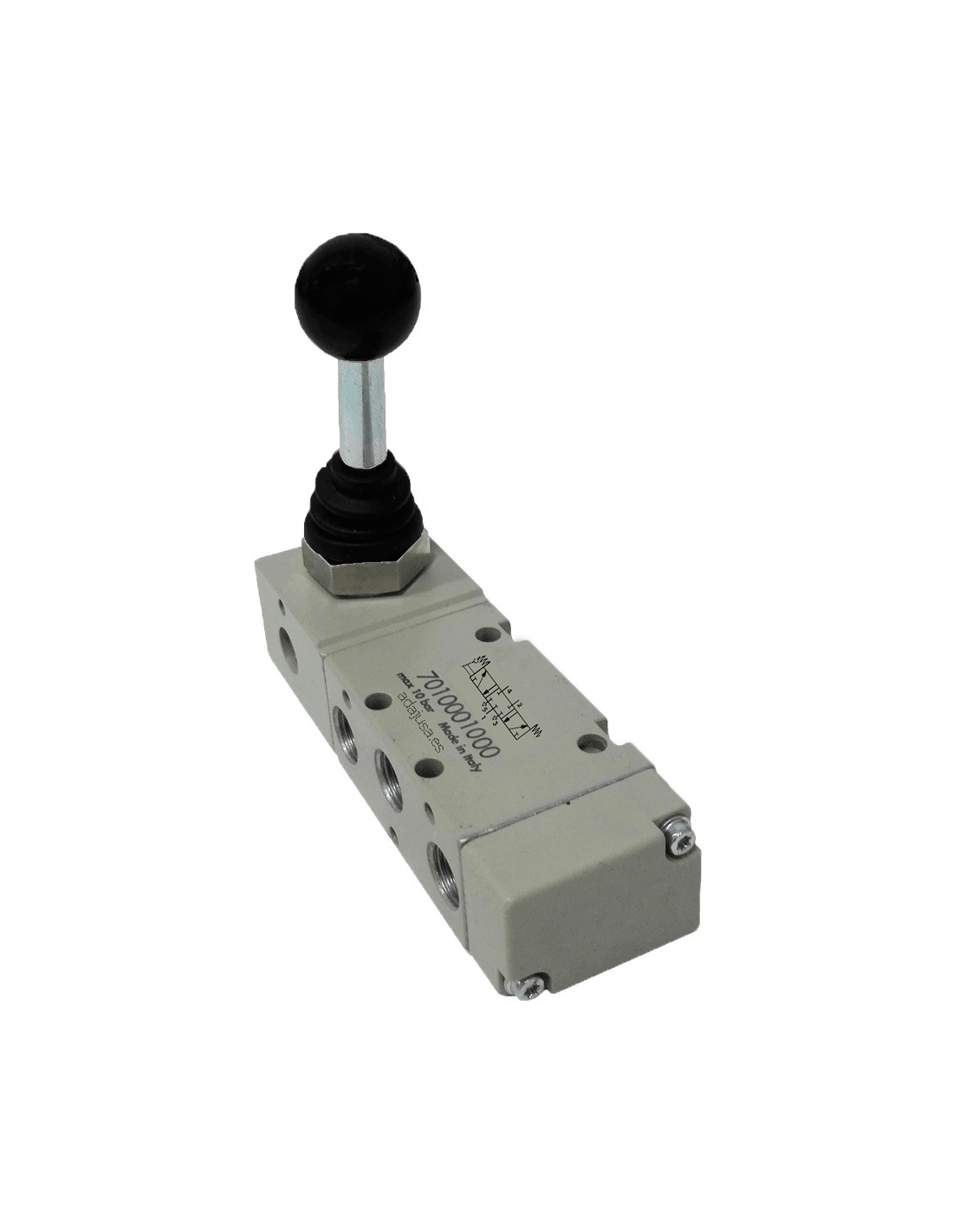

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Vanne 1/2 actionnée manuellement par levier à 3 positions, centres fermés, ressort de rappel, la vanne est actionnée lorsque le levier est actionné et revient en position de repos lorsque le levier est relâché, pour la commande de vérins à double effet, la vanne a 3 positions, dans l'une d'elles le vérin avance, dans la centrale, le vérin s'arrête mais maintient la pression (force) ne laissant pas s'échapper l'air présent dans ses sorties, et dans l'autre position le vérin se rétracte.

Il peut également être utilisé comme vanne de dérivation ou de coupure et pour un usage général.

Caractéristiques techniques:

  • Fabricant : Metal Work .
  • Référence : MAV 46 LES CC
  • Code : 7030001000.
  • Fluide : Air sous pression ou sous vide, avec ou sans lubrification.
  • Corps de vanne : aluminium.
  • Matériau du coulisseau : Aluminium nickelé.
  • Joints : NBR.
  • nombre de voies : 5.
  • Taille : 1/2".
  • Positions : 3 centre fermé, ressort de rappel.
  • Commande : Par levier.
  • Pression de travail : Vide÷10 bar.
  • Température : -10÷60ºC.
  • Diamètre nominal : 15
  • Conductance C (Nl/min bar) : 971,43
  • Rapport critique b (bar/bar) : 0,43
  • Débit à 6bar ΔP 0.5bar : 3200Nl/min.
  • Débit à 6bar ΔP 1bar : 4600 Nl/min.
  • Installation : dans n'importe quelle position.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
