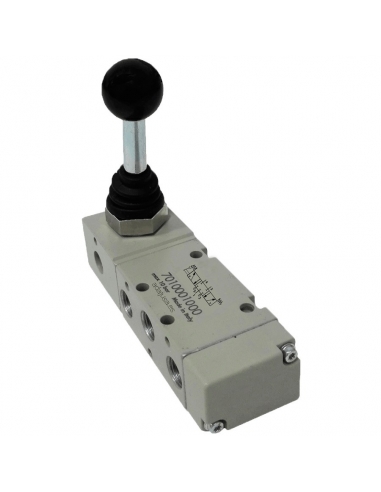

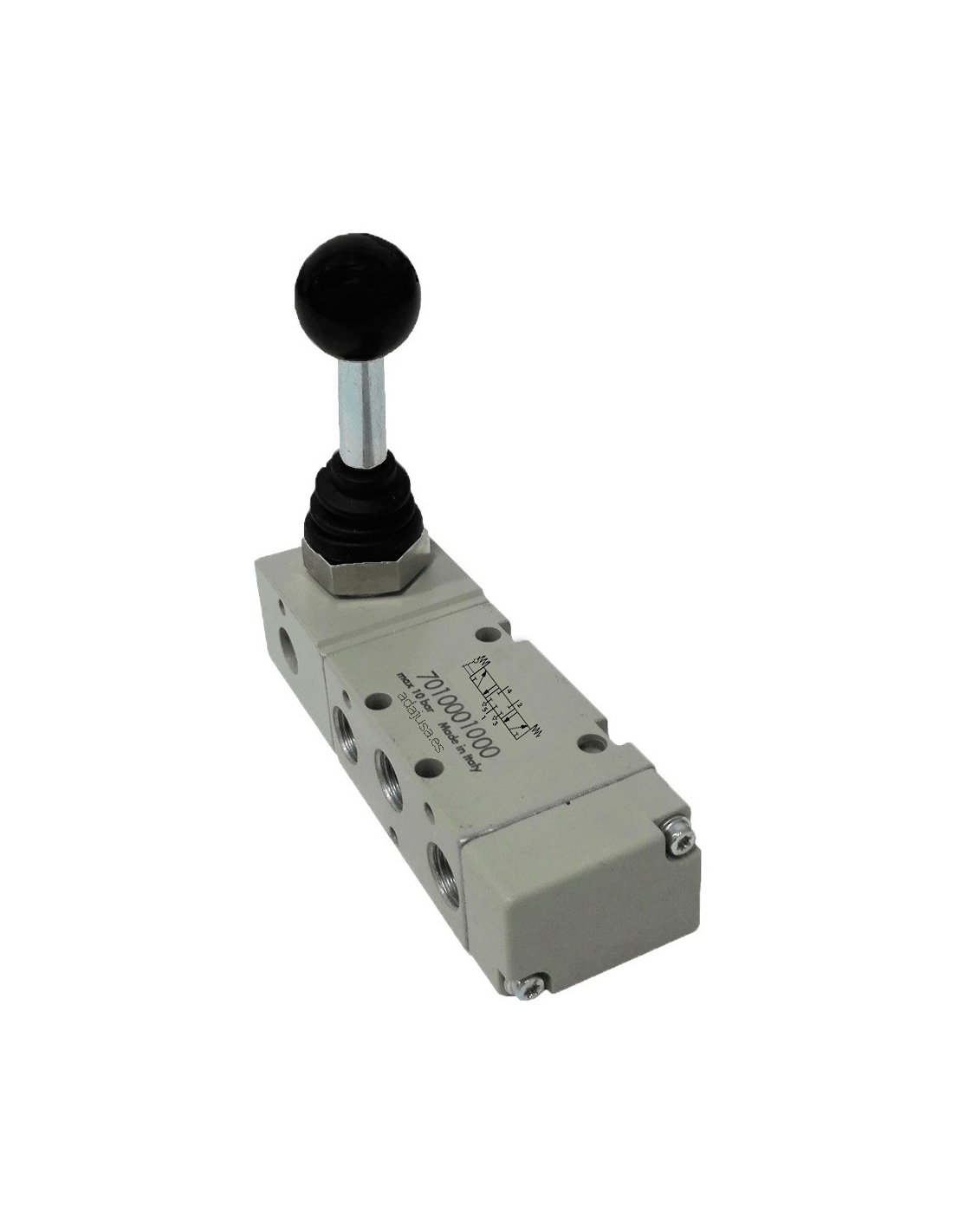

Vanne manuelle à levier 1/2 5/3 fixes centres de pression - Metal Work

Vanne 1/2 actionnée par levier manuel à 3 positions, centres de pression, 3 positions fixes, la vanne change de position lorsque le levier est actionné et reste en position jusqu'à ce que la position soit modifiée, pour la commande de vérins à double effet, La vanne a 3 positions, dans l'une d'elles le cylindre avance, dans la position centrale, le cylindre reçoit une pression des deux côtés, et dans l'autre position, le cylindre se rétracte.

Il peut également être utilisé comme vanne de dérivation ou de coupure et pour un usage général.

Caractéristiques techniques:

• Fabricant : Metal Work .
• Référence : MAV 46 LEO PC
• Code : 7030000500.
• Fluide : Air sous pression ou sous vide, avec ou sans lubrification.
• Corps de vanne : aluminium.
• Matériau du coulisseau : Aluminium nickelé.
• Joints : NBR.
• nombre de voies : 5.
• Taille : 1/2".
• Positions : 3 centres de pression.
• Commande : Par levier.
• Pression de travail : Vide÷10 bar.
• Température : -10÷60ºC.
• Diamètre nominal : 15
• Conductance C (Nl/min bar) : 971,43
• Rapport critique b (bar/bar) : 0,43
• Débit à 6bar ΔP 0.5bar : 3200Nl/min.
• Débit à 6bar ΔP 1bar : 4600 Nl/min.
• Installation : dans n'importe quelle position.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
