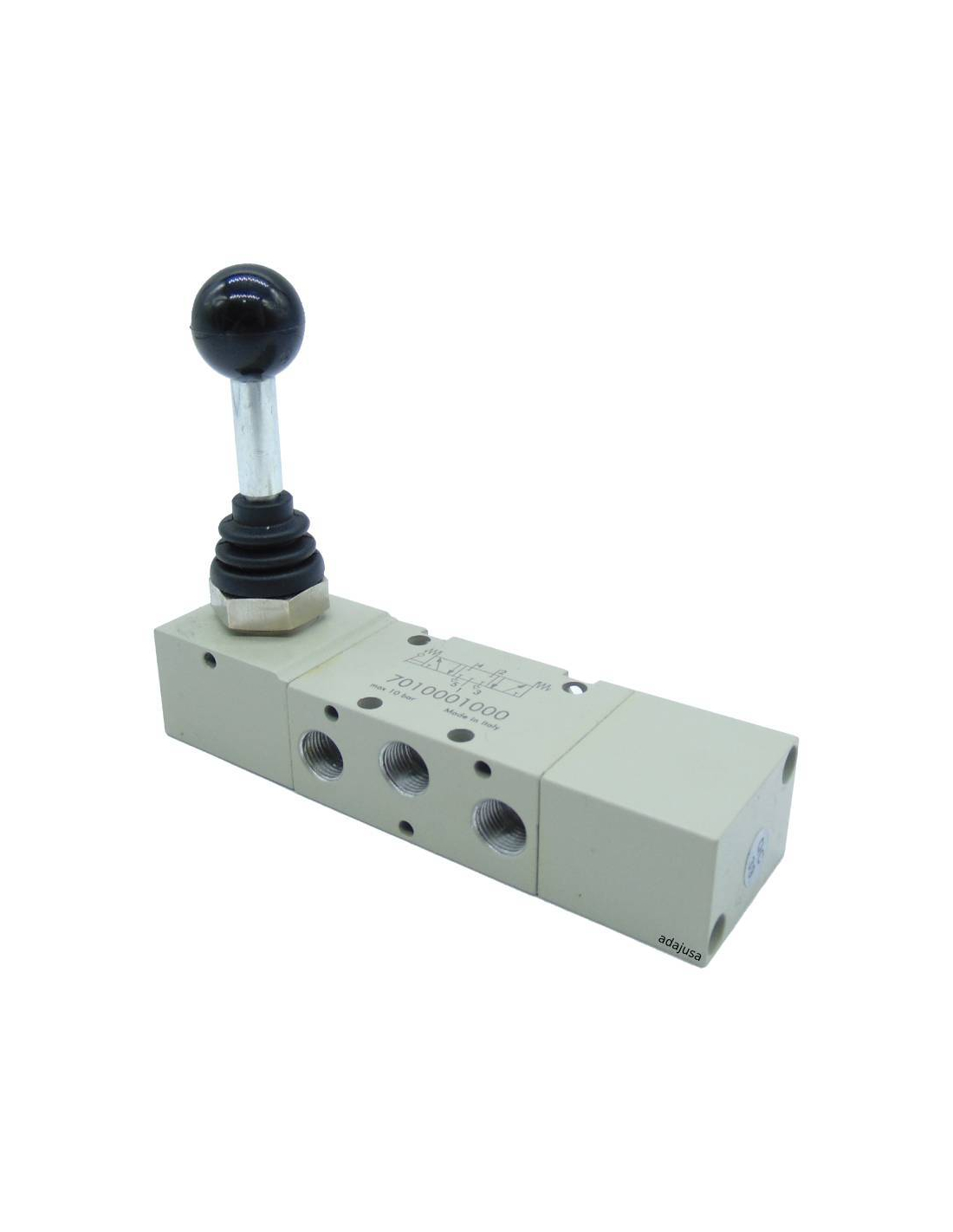

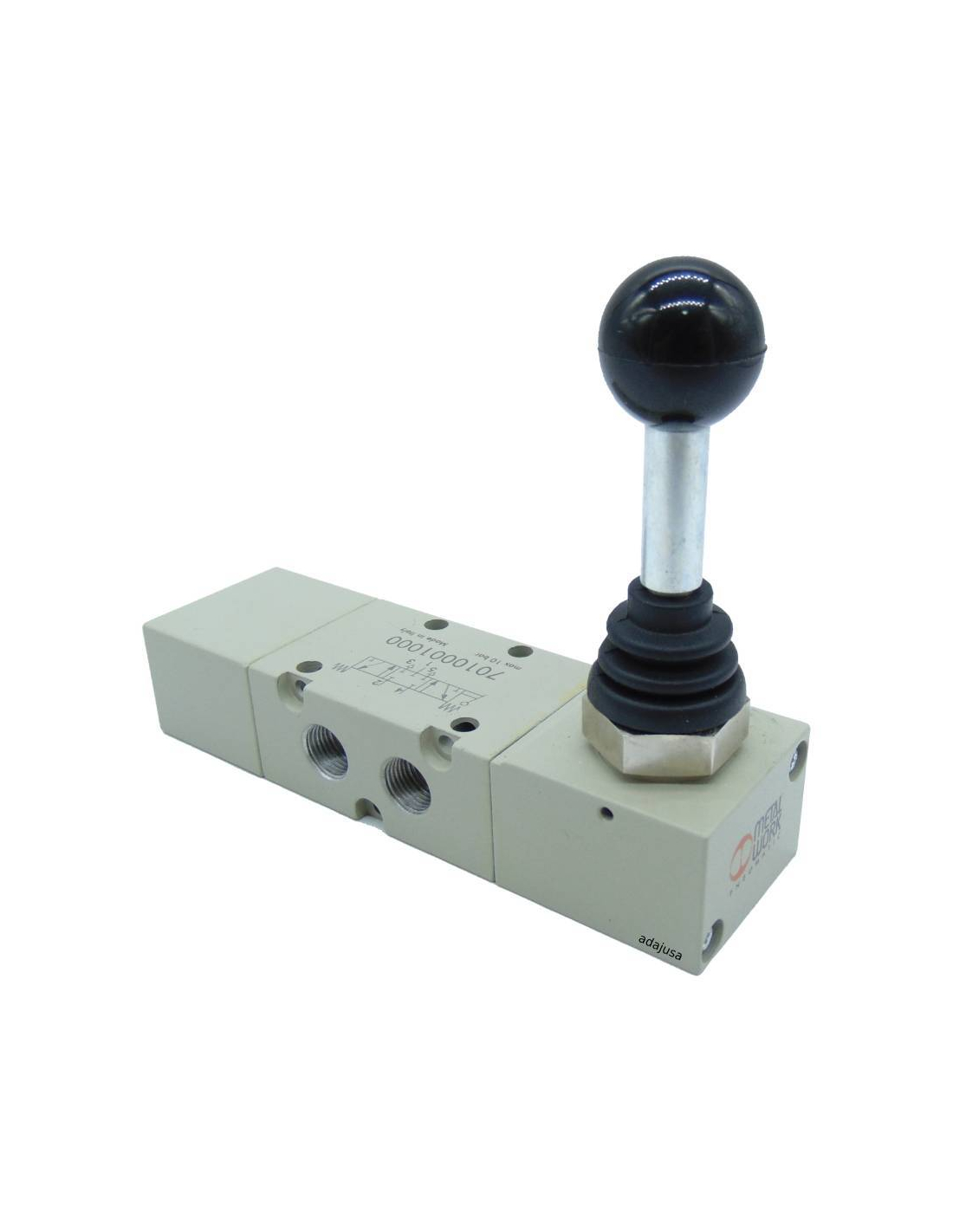

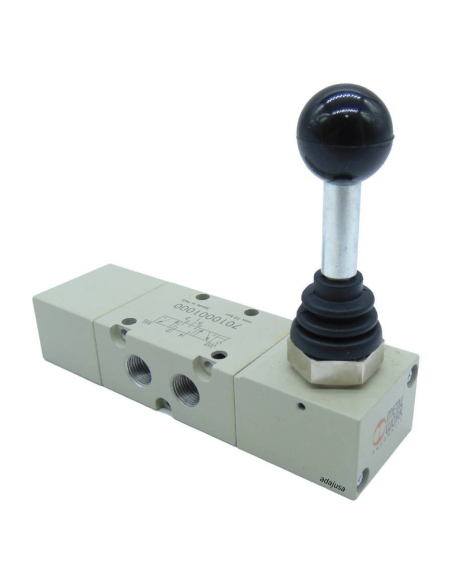

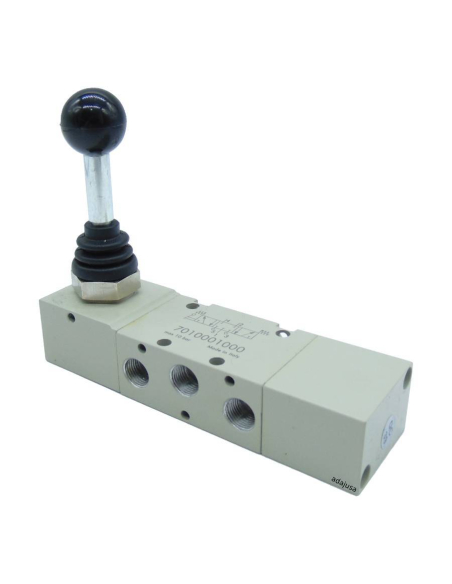

Vanne à levier manuel 1/4 5/3 centres pression retour levier à ressort 90 degrés - Metal Work

Vanne 1/4 actionnée manuellement par levier à 3 positions, centres sous pression, ressort de rappel, la vanne est actionnée lorsque le levier est actionné et revient en position de repos lorsque le levier est relâché, pour la commande de vérins à double effet, la vanne a 3 positions, dans l'une d'elles le cylindre avance, dans la centrale, le cylindre reçoit la pression des deux côtés, et dans l'autre position le cylindre se rétracte.

Il peut également être utilisé comme vanne de dérivation ou de coupure et pour un usage général.

Caractéristiques techniques:

• Fabricant : Metal Work .
• Référence : MAV 36 LES PC.
• Code : 7020001100
• Fluide : Air sous pression ou sous vide, avec ou sans lubrification.
• Corps de vanne : aluminium.
• Matériau du coulisseau : Aluminium nickelé.
• Joints : NBR.
• nombre de voies : 5.
• Taille : 1/4".
• Positions : 3 centres de pression
• Commande : Par levier.
• Pression de travail : Vide÷10 bar.
• Température : -10÷60ºC.
• Diamètre nominal : 7,5
• Conductance C (Nl/min bar) : 264,26
• Rapport critique b (bar/bar) : 0,27
• Débit à 6bar ΔP 0.5bar : 750 Nl/min.
• Débit à 6bar ΔP 1bar : 1100 Nl/min.
• Installation : dans n'importe quelle position.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
